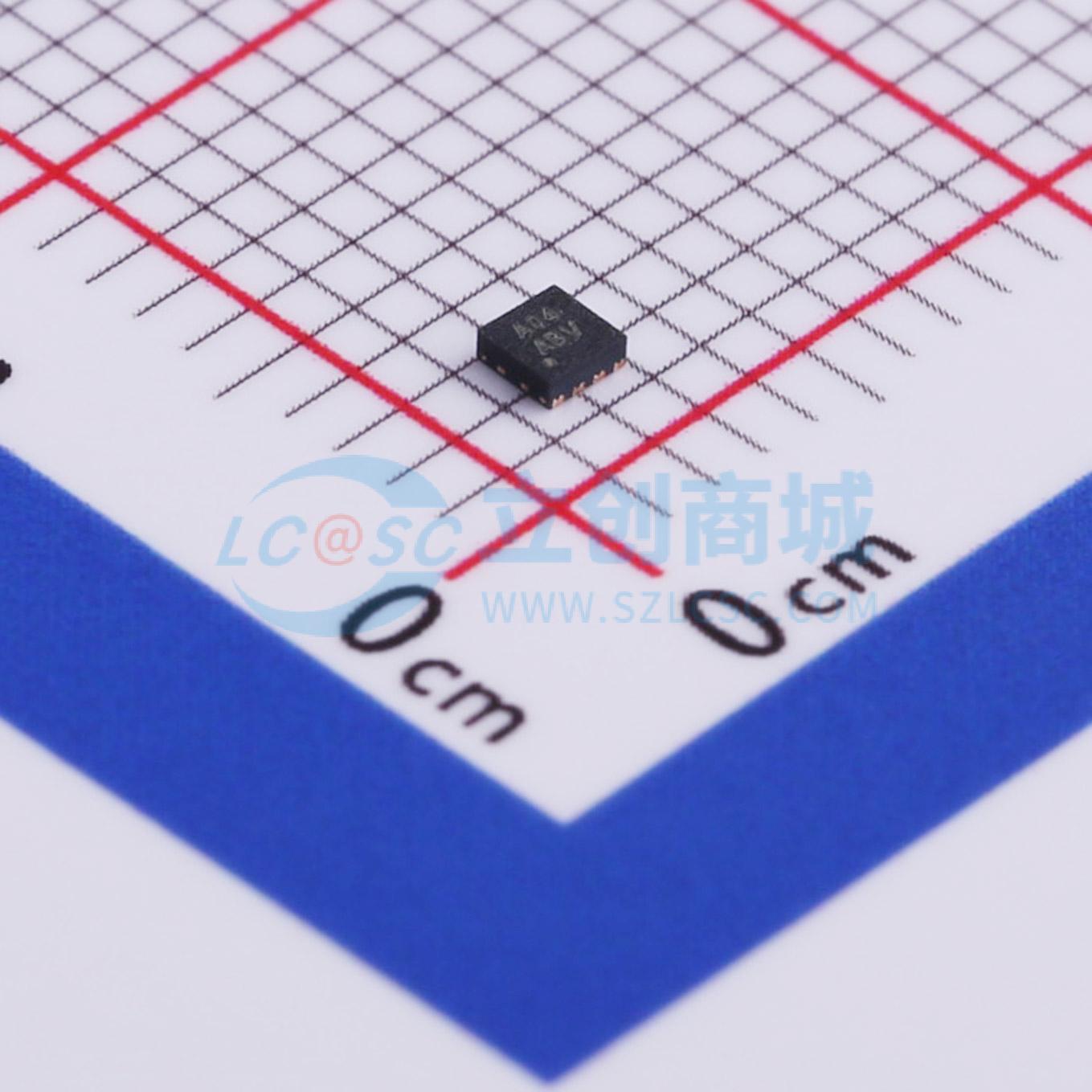

温馨提醒：图片仅供参考，商品以实物为准
AW36404DNR
400mA 1-Wire 可配置前置闪光灯 LED 驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 闪光灯驱动400mA Flash LED Driver
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW36404DNR
- 商品编号
- C498337
- 商品封装
- DFN-8-EP(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 400mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 8% |
商品概述
AW36404是一款低压差电流吸收型LED驱动器，支持闪光灯和手电筒两种模式。芯片内部集成的电流调节吸收器使得LED电流能够在输入电压、LED正向电压或温度变化时保持恒定。LED电流可通过向EN引脚发送单线脉冲在64个级别中进行调节，最大值为400mA。对于AW36404，仅需一颗多层陶瓷电容即可构成完整的外围解决方案。在关断模式下，AW36404关闭所有内部电路，功耗低于1μA。该器件需要2.7V~5.5V的输入电压范围，工作温度范围为-40°C~85°C。
商品特性
- 前闪光灯LED驱动
- 最大闪光/手电筒电流400mA
- 可通过单线接口选择64级LED电流
- 闪光超时保护：1.2秒
- LED电流精度：±8%
- 低压差电压：100mV@400mA
- LED短路保护
- 欠压锁定
- 过温保护
- DFN 1.5×1.5×0.55(mm)-8~L封装
- 与AW36406兼容
应用领域
- 手机
