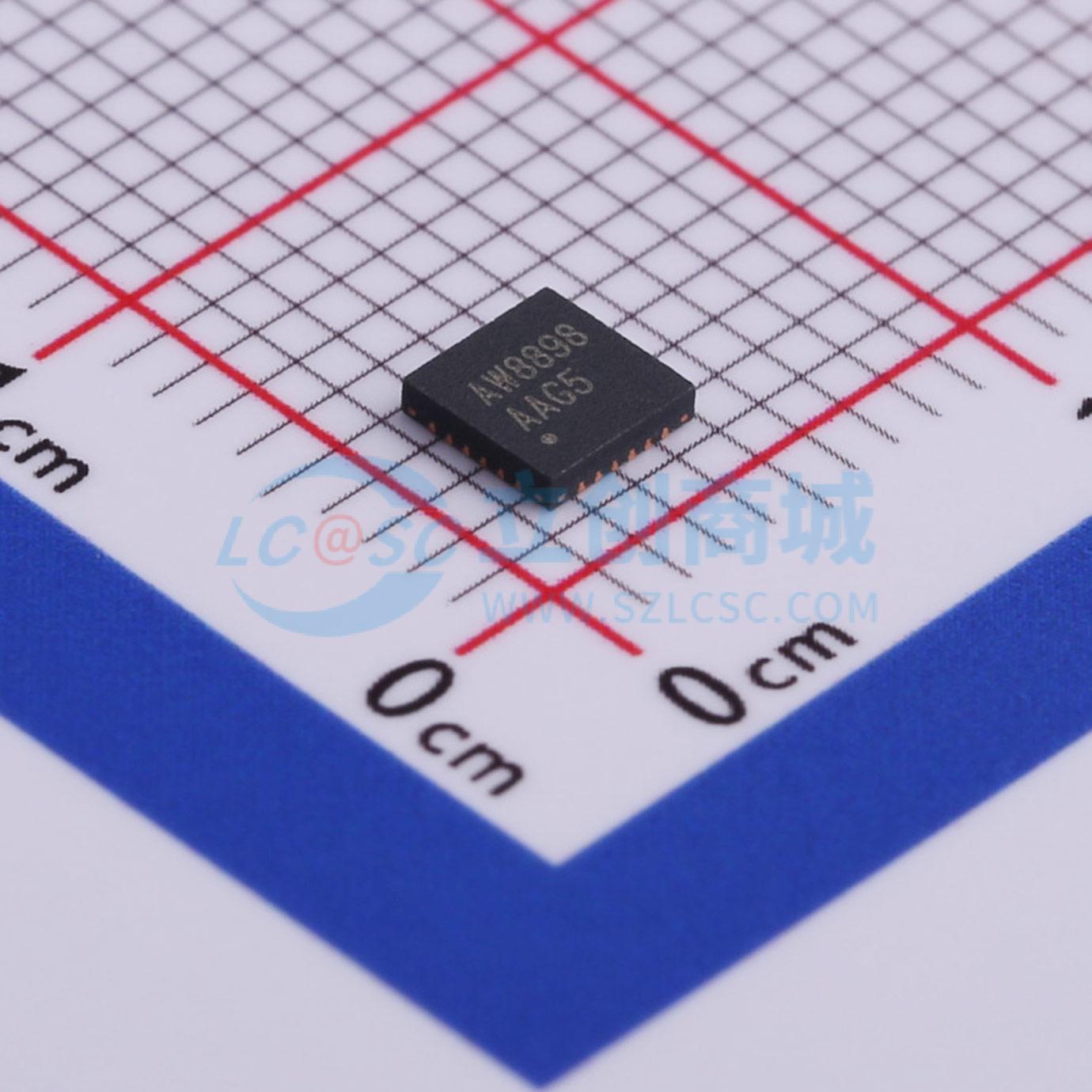

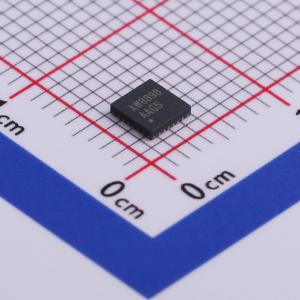

AW8898QNR
I2S/TDM输入、高效、9.5V升压、第三代数字智能K音频放大器
- 描述
- 9.5V Smart Boost电感升压,Digital Smart K 数字I?S/TDM 输入智能音乐功放
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW8898QNR
- 商品编号
- C498347
- 商品封装
- QFN-24
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.02% | |
| 信噪比 | 105dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 85dB | |
| 效率 | 91% | |
| 功能特性 | 数字编程增益；使能/关断功能；自动静音/免噪音开关；过压保护；内置音频处理 | |
| 工作电压 | 3.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW8898是一款I²S/TDM输入、高效率的数字智能K音频放大器，集成了9.5V智能升压转换器、音质增强算法和扬声器保护功能。凭借其11.5 μV的噪声基底和超低失真，确保了纯净的听音体验。在4.2V电池电压下，可为8Ω扬声器提供5.2W（RMS，THD+N = 1%）的输出功率。该器件集成了一个高效率智能升压转换器作为D类放大器的电源轨。升压转换器的输出电压可根据输入幅度智能调节，从而在无削波失真的情况下极大地提高了效率。AW8898采用了专有的AGC算法，可防止削波噪声并提升音质。它支持扬声器和接收器二合一应用。在接收器应用中，它将VDD直接连接到D类放大器电源。得益于数字音频输入接口，AW8898具有高射频抑制能力，可完全消除TDD噪声。通用设置通过I²C总线接口进行通信，设备地址可配置。AW8898提供短路保护、过温保护、欠压保护和过压保护以保护器件。该器件采用间距为0.4mm的3.5mm × 3.5mm QFN-24封装。
商品特性
- 支持扬声器保护算法
- 智能BOOST，总效率高达85%
- 支持扬声器、接收器二合一应用
- 高射频噪声抑制，完全消除TDD噪声
- 低噪声：11.5 μV
- THD+N：0.02%
- 支持6Ω扬声器
- 广泛的爆裂声抑制
- 音量控制（范围从-96dB至0dB）
- I²S/TDM接口：支持I²S、左对齐和右对齐格式；支持四时隙TDM；输入采样率从8kHz至192kHz；数据宽度：16、20、24、32位
- I²C总线控制接口（400kHz）
- 电源：VDD：3.2V-5.5V；DVDD：1.65V~1.95V；VDDIO：1.65V~3.6V
- 短路保护、过温保护、欠压保护和过压保护
- 节省空间的0.4mm间距3.5mm × 3.5mm QFN-24封装
应用领域
- 手机
- 平板电脑
- 便携式音频设备
