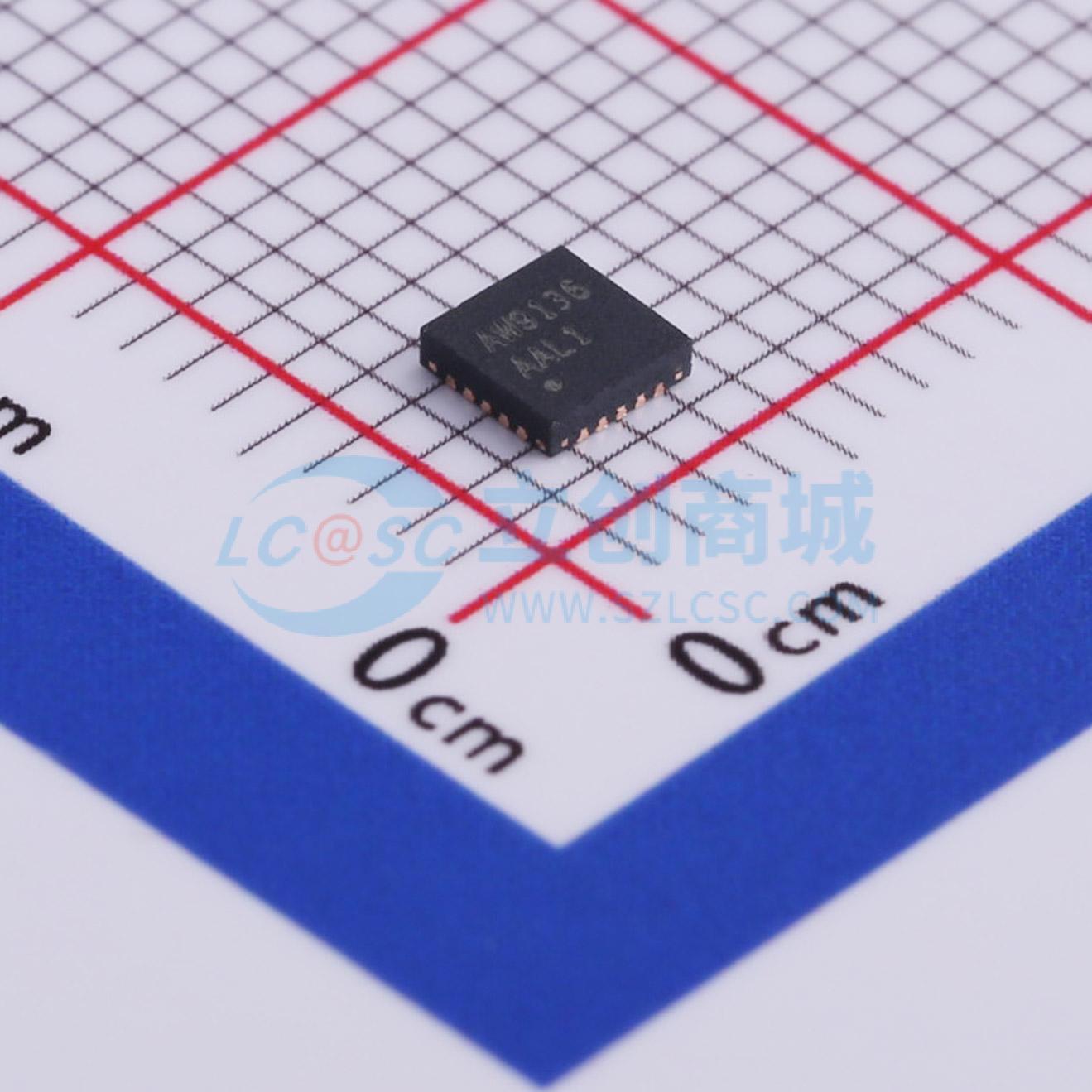

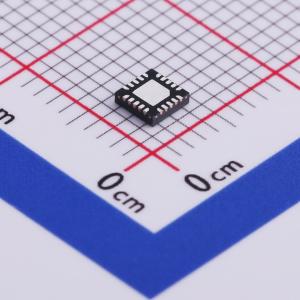

温馨提醒：图片仅供参考，商品以实物为准
AW9136QNR
集成6路智能呼吸灯驱动、3路电容式触摸按键控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3 路电容式触摸按键控制 + 6 路LED智能呼吸灯控制,支持 双击、滑动手势识别
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW9136QNR
- 商品编号
- C498348
- 商品封装
- QFN-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~4.5V | |
| 开关频率 | - | |
| 通道数 | 6 | |
| 输出电压 | - | |
| 输出电流 | 24.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | - | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
AW9136 是集成 6 路智能呼吸灯驱动和 3 路电容式触摸按键控制器的产品。它采用独特的“双核”架构，将触摸动作与 LED 呼吸控制相结合，从而提升控制效率、降低方案功耗并增强人机交互体验。其电容式触摸检测基于 SIGMA-DELTA CDC 技术，并内置全定制 DSP 运行电容检测算法，实现可靠、准确的按键判断。该产品支持独立按键识别和手势操作识别，专用的手势检测模块可检测滑动、双击等输入，并通过中断上报结果，显著减轻外部主控芯片的负担。6 路 LED 采用共阳极恒流源驱动和 PWM 调光方式，支持外部主控芯片控制亮度或内部 ASP 智能呼吸控制模块自动调节亮度，实现淡入、淡出的呼吸效果。在外部控制模式下，可通过独立配置每颗 LED 的亮度指令进行调光；在内部 ASP 控制模式下，可通过 I²C 接口预先输入呼吸指令并启动智能调光程序，整个过程无需外部主控芯片参与。ASP 模块内置 256×16 bits SRAM 作为程序存储器，并提供精简指令集，除常规数据运算和程序跳转指令外，还包括等待、亮度设置、淡入/淡出控制等专用 LED 灯效控制指令。创新的“双核”架构在芯片内部关联手势输入与 LED 呼吸效果，实现触控与灯效的一一对应。AW9136 兼容标准 I²C 接口，支持 400kHz 快速模式，采用 QFN3X3_20L 封装，工作电压范围为 3.0V ~ 4.5V。
商品特性
- 支持 3 路电容式触摸按键检测
- 外置 REXT 电阻调整电容分辨率，各通道灵敏度独立可配
- 各检测通道可独立调整检测范围
- 可定义滑动、点击手势
- 触摸事件产生中断，3 种中断触发模式可选
- 自动环境变化补偿
- 支持 6 路 LED 驱动
- 共阳极恒流源驱动，每路 LED 最大驱动电流 8 级独立配置
- PWM 调光控制，12 位 PWM 分辨率
- 对数/线性调光可选
- PWM 调制频率 250Hz/125Hz 可选
- 内置智能呼吸控制模块 ASP
- 256×16 bits SRAM 程序存储器
- 专用灯效控制指令，以及常规的数据运算、跳转指令
- 程序可自动运行/调试模式：单步、重复、停止、运行
- 每路 LED 可独立配置成由内部 ASP 控制或外部主控芯片直接控制
- 支持触摸状态和 LED 灯效关联设置
- 直接关联：按键状态输出到任意 LED 驱动引脚，寄存器可配，渐亮/渐灭可选
- 内部中断：按键/手势检测可产生内部中断，触发预设的 LED 灯效程序运行
- 外部控制：外部主控芯片根据读取的按键/手势检测结果控制 LED 驱动
- I²C 接口
- 1.8V/2.8V 接口电压
- I²C 器件地址根据 AD 引脚输入状态选择
- 支持 400kHz 数据传输
- INTN 中断
- 按键、手势触发产生中断
- 灯效程序执行完毕产生中断
- 中断可屏蔽，开漏驱动，低电平有效
- 提供三种工作模式
- 关断模式，ISHUTDOWN < 10 μA
- 待机模式，ISTANDBY < 150 μA
- 工作模式
- 内置 OSC 和 LDO
- 支持 PDN 引脚关断功能，低电平有效
- 工作电源 VBAT 范围为 3.0V ~ 4.5V
- QFN3X3_20L 封装
应用领域
- 移动电话
- 便携式多媒体播放设备
- 家电
