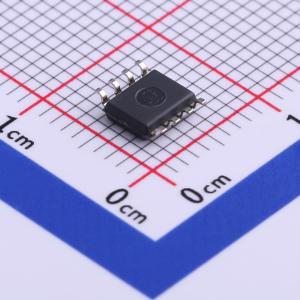

温馨提醒：图片仅供参考，商品以实物为准
OPA2690IDR
OPA2690IDR
- 描述
- OPA2690 具有禁用功能的双路宽带电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2690IDR
- 商品编号
- C498218
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.463克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 11uV/℃ | |
| 压摆率(SR) | 1.8V/ns | |
| 输入偏置电流(Ib) | 12uA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 65dB | |
| 静态电流(Iq) | 5.5mA | |
| 输出电流 | 190mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-2.5V；2.5V~6V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA2690是带禁用功能的双路宽带电压反馈运算放大器，为单位增益稳定型产品，采用全新内部架构，可提供以往仅宽带电流反馈运算放大器才具备的压摆率与全功率带宽，全新输出级架构可输出高电流，且所需头部裕量极小，可实现出色的单电源工作性能。使用单+5V电源供电时，可输出1V至4V的摆幅，可提供超过120mA的驱动电流，拥有150MHz带宽，其每通道5.5mA的低电源电流在+25℃下经过精确修整，结合低温漂特性，可实现更低的最大电源电流，配备可选禁用控制引脚，可进一步降低系统功耗，禁用引脚悬空或保持高电平时芯片正常工作；引脚拉低后，每通道电源电流降至200μA以下，输出变为高阻态，适合作为RGB线路驱动器或单电源模数转换器输入驱动器。
商品特性
- 灵活供电范围：单电源+5V~+12V，双电源±2.5V~±6V
- +5V供电工作带宽为220MHz（增益G=2）
- 最高输出电流可达190mA
- 输出电压摆幅可达±4.0V
- 压摆率可达1800V/μs
- 每通道电源电流低至5.5mA
- 禁用状态下每通道电流低至100μA
应用领域
- 视频线路驱动
- xDSL线路驱动器/接收器
- 高速成像通道
- ADC缓冲器
- 便携式仪器
- 跨阻放大器
- 有源滤波器
- 单电源差分ADC驱动器
