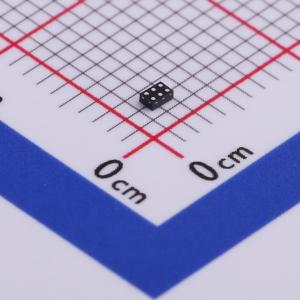

温馨提醒：图片仅供参考，商品以实物为准
AW37417FDR
6MHz 750mA DC-DC降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW37417是一款6MHz DC-DC降压转换器,适用于电池供电的RF功率放大器。输入电压范围为2.7V至5V,输出电压可通过VCON电压调节,范围为0.6V至3.4V。该器件在重负载下以6MHz固定频率PWM模式运行,在轻负载下自动进入峰值电流控制PFM模式,以减少开关损耗。在PFM模式下,器件的静态电流降低至27uA,以延长电池寿命。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW37417FDR
- 商品编号
- C498341
- 商品封装
- FCDFN-6L(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5V | |
| 输出电压 | 600mV~3.4V | |
| 输出电流 | 750mA | |
| 开关频率 | 6MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 27uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AW37417 是一款6MHz DC-DC降压转换器，适用于由单节电池供电的射频功率放大器。提供0.6V至3.4V的可调输出电压，输入电压范围为2.7V至5V。
AW37417有三种工作模式。在重负载下，以6MHz固定频率PWM模式运行，以最小化射频干扰。在轻负载下，AW37417会自动进入峰值电流控制PFM模式，以减少开关损耗。在PFM模式下，器件的静态电流降低到27μA，以延长电池寿命。在关断模式下，器件关闭并将电源电流降至0.1μA（典型值）。
AW37417采用FCDFN 1.5mm x 1.0mm x 0.55mm -6L封装。6MHz的高开关频率允许使用经济且节省空间的外部元件，包括两个陶瓷电容和一个0.47μH电感。
商品特性
- 重载时6MHz PWM开关频率
- 输入电压2.7V至5V
- 通过VCON电压可调输出电压0.6V至3.4V
- 自动PWM-PFM模式切换
- 扩频PWM频率抖动
- 轻载时27μA PFM静态电流
- 750mA输出电流容量
- 周期峰值电流限制保护
- 热过载保护
- 允许使用0806尺寸的小型芯片电感，也可使用0402尺寸和6.3V陶瓷电容作为CIN和COUT
- FCDFN 1.5mm X1.0mm X0.55mm-6L封装
