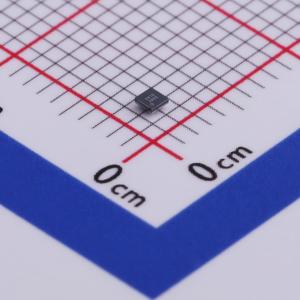

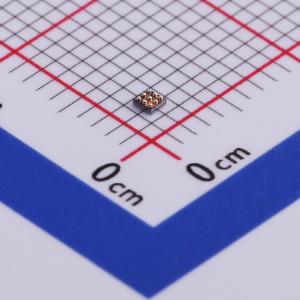

温馨提醒：图片仅供参考，商品以实物为准
AW3615CSR
可调输出电压的异步升压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.5A,OTG同步升压转换芯片
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW3615CSR
- 商品编号
- C498338
- 商品封装
- CSP-9-L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.8V~4.5V | |
| 输出电压 | 3.3V~5.5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.6MHz~2.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；可调限流；负载断开 |
商品概述
AW3615是一款大电流、高效率、输出电压可调的同步升压稳压器。该器件采用PWM峰值电流模式控制方法，在连续导通模式下工作于2MHz频率，以减小外部器件尺寸，节省更多PCB面积。在轻载条件下，芯片将自动进入突发模式，以实现全负载范围内的高效率。AW3615增加了可通过单线脉冲功能调节的输入峰值电流限制值，适用于充电宝应用，以调整最大负载能力。集成了大容量开关电路，用于隔离输入端口和输出端口，防止电流从VOUT流向VIN。AW3615可通过向FB引脚施加外部电阻来调节输出电压。否则，FB应接地，VOUT将默认设置为5V。AW3615采用微型CSP 9凸点封装。
商品特性
- 输入电压范围：2.8V ~ 4.5V
- 可调输出电压：VIN + 0.5V ~ 5.5V
- 在VOUT = 5V、VIN ≥ 3.3V时，IOUT ≥ 1.5A（模式1）
- 效率高达92%
- 轻载突发模式
- 仅需三个外部元件：1μH电感、输入/输出电容
- 过压、短路保护
- 关断期间实现真正的负载断开
- 1.19mm × 1.28mm，WLCSP 9凸点封装
应用领域
- 手机
- 智能手机
- 平板
- 可穿戴设备
- 移动电源
