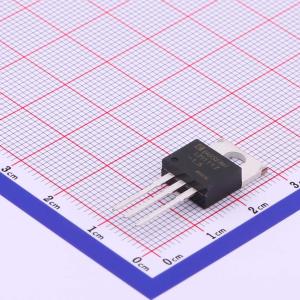

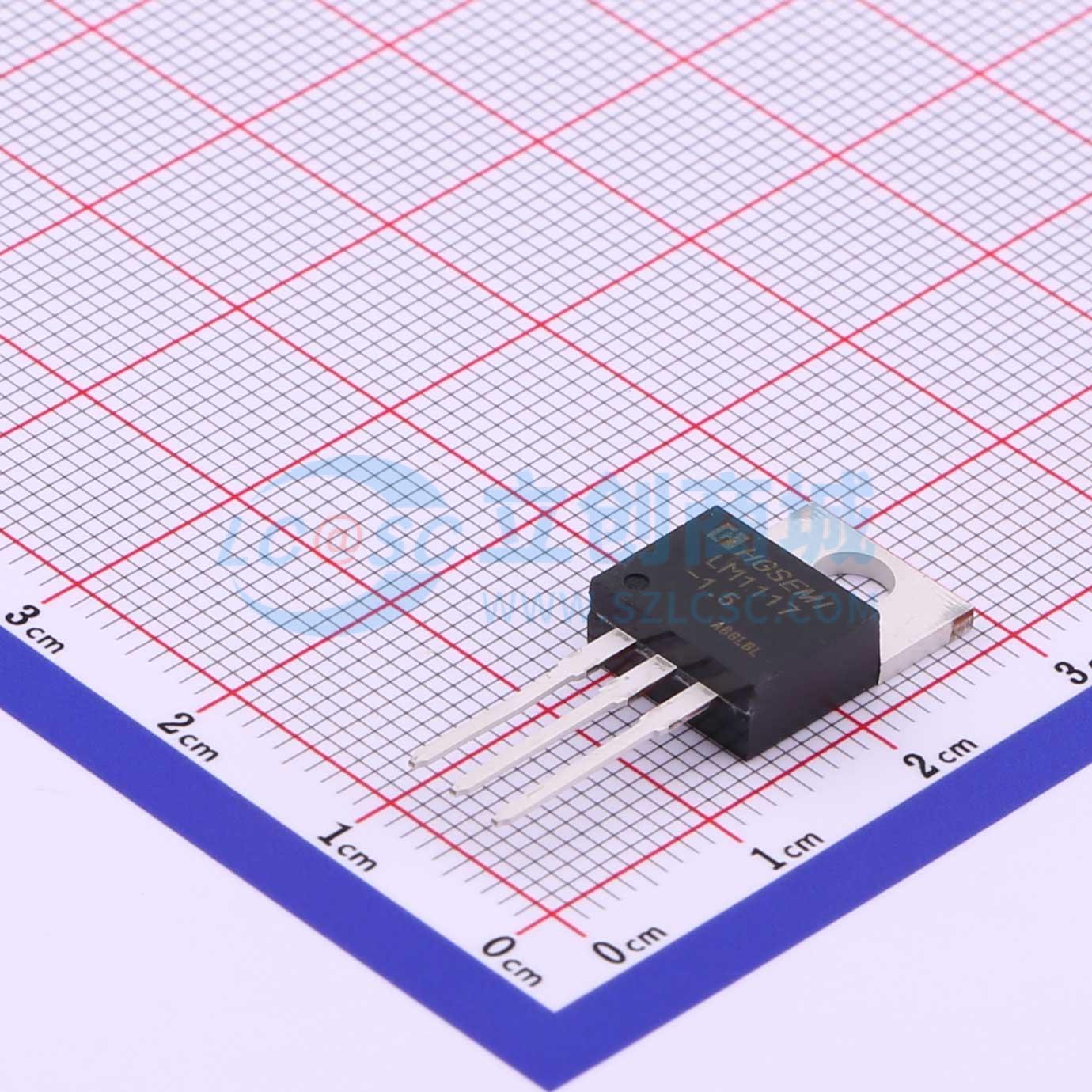

温馨提醒：图片仅供参考，商品以实物为准
LM1117T-1.5
1.5V 1A 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM1117是一款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2Vc。LM1117分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1%；固定电压的产品输出电压精度为2%。LM1117内部集成过热保护和限流电路，适用于各类电子产品。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM1117T-1.5
- 商品编号
- C498323
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | 1.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM1117 是一款正电压输出的低压差三端线性稳压器，在 1A 输出电流下的压降为 1.2V。该器件分为固定电压输出版本和可调电压输出版本。固定输出电压包括 1.5V、1.8V、2.5V、3.3V 和 5.0V，可调版本的输出电压精度为 1%；固定电压产品的输出电压精度为 2%。LM1117 内部集成了过热保护和限流电路，适用于各类电子产品。
商品特性
- 固定输出电压为 1.2V、1.5V、1.8V、2.5V、3.3V、5.0V 和可调电压输出版本
- 可调版本的输出电压精度为 1%
- 固定电压的输出电压精度为 2%
- 低漏失电压：1A 输出电流时仅为 1.2V
- 限流功能
- 过热切断
- 温度范围：-40℃ ~ 125℃
应用领域
- 脉上型电脑，掌上电脑和笔记本电脑
- 电池充电器
- SCSI-II 主动终端
- 移动电话
- 无绳电话
