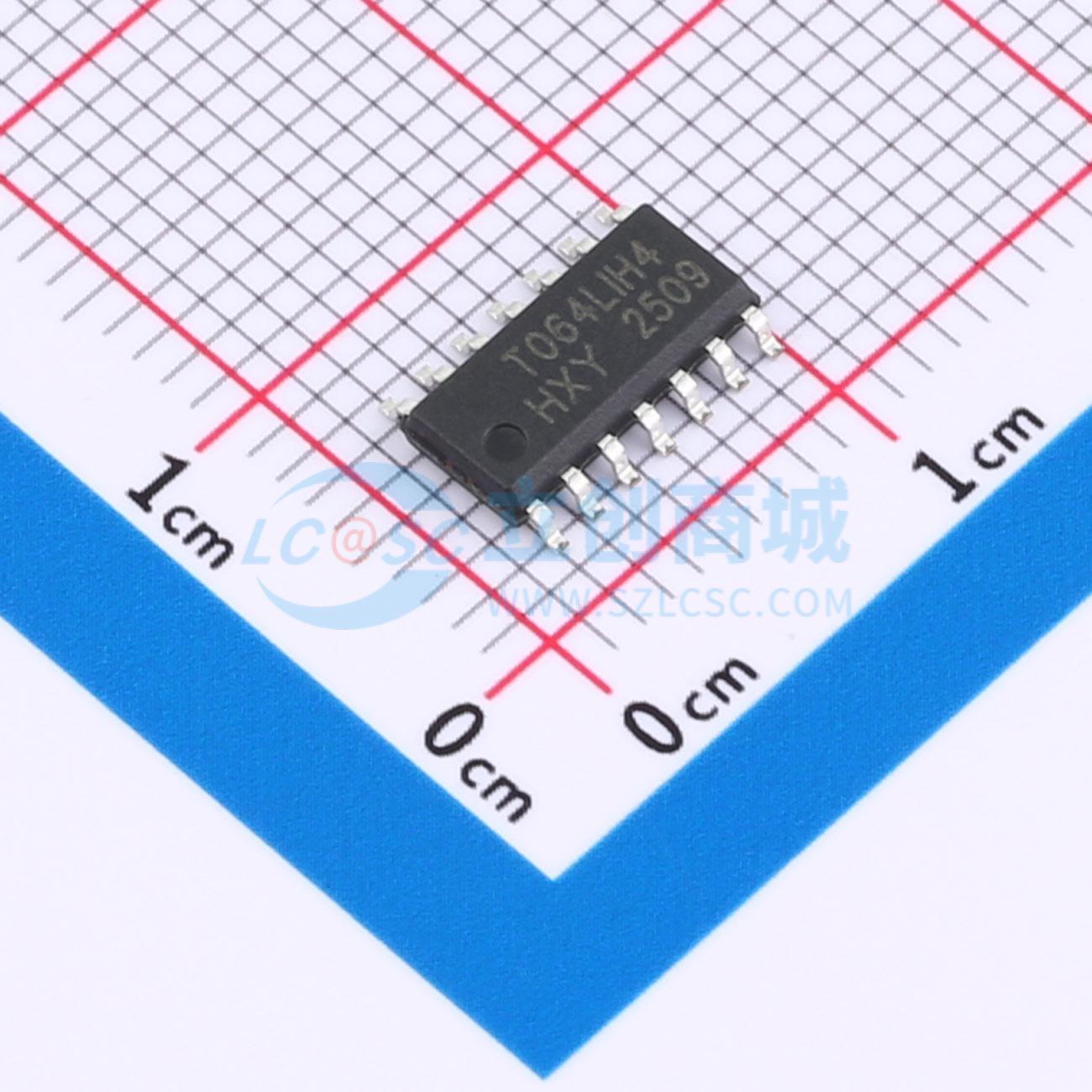

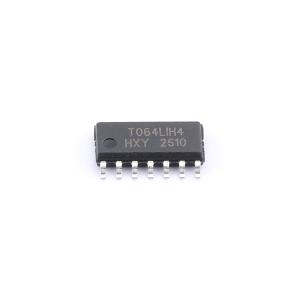

TL064IDR-HXY
通用JFET四运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款FET输入运算放大器配置为四路设计，增益带宽积(GBP)达到4MHz，适用于需要多通道信号处理的应用。其输入偏置电流为20nA，虽高于一些低功耗型号，但仍能提供足够的精度，减少对信号源的干扰。输入失调电压维持在3mV，有助于保持输出信号的准确性。该放大器特别适合于需要同时处理多个信号且要求高输入阻抗和稳定性的场合，如音频工程及精密测试设备中，确保信号放大的高效与准确。
- 商品型号
- TL064IDR-HXY
- 商品编号
- C48677899
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1808克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBW) | 4MHz | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 75dB | |
| 压摆率(SR) | 16V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | - | |
| 输出电流 | 60mA | |
| 工作温度 | - | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -18V~18V | |
| 输入电压噪声密度(eN) | - | |
| 输入失调电流(Ios) | 4pA | |
| 功能特性 | 短路保护；内置补偿；闩锁效应抑制 |
商品概述
TL064IDR 是一款由高压结型场效应晶体管和双极晶体管构成的高速结型场效应晶体管输入四通道运算放大器，其特点包括高压摆率、低输入失调与偏置电流以及低失调电压温度系数。
商品特性
- 宽共模与差分电压范围
- 低输入偏置与失调电流
- 输出短路保护
- 高输入阻抗
- 内部频率补偿
- 无闩锁操作
- 高压摆率：16V/µs
应用领域
- 电池测试设备
- 专业音频调音台
- 单相在线不间断电源
- 太阳能串式和集中式逆变器
- 三相不间断电源
- 电机驱动控制与功率级模块
