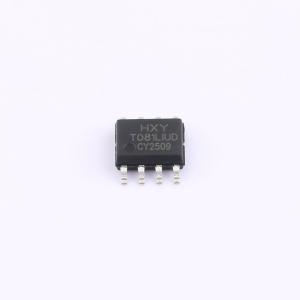

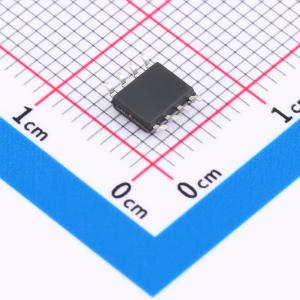

TL081IDR-HXY
通用单结型场效应管（JFET）运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单路FET输入运算放大器，增益带宽积(GBP)为3MHz，适合于信号放大需求不那么苛刻的场合。其输入偏置电流为200nA，虽然在高精度应用中需要考虑这一参数的影响，但对于许多通用应用而言已经足够。输入失调电压为3mV，确保了输出信号的相对准确性和稳定性。该运放特别适用于消费类电子产品中，如音频处理、简易传感器信号调理等需要单一放大通道且对成本和性能有平衡需求的应用场景。
- 商品型号
- TL081IDR-HXY
- 商品编号
- C48677902
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.117677克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 85dB | |
| 压摆率(SR) | 20V/us | |
| 静态电流(Iq) | 1.8mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | - | |
| 输出电流 | - | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -18V~18V | |
| 输入电压噪声密度(eN) | - | |
| 输入失调电流(Ios) | 100pA | |
| 功能特性 | 短路保护；内置补偿 |
商品概述
TL081IDR是一款由高压J-FET和双极晶体管构成的高速J型FET输入单通道运算放大器，具备高转换速率、低输入失调和偏置电流以及低失调电压温度系数。该器件提供SOP-8（SOIC-8）封装形式。
商品特性
- 极低功耗
- 宽共模和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 高输入阻抗
- 内部频率补偿
- 高转换速率
- 高增益带宽积
应用领域
- 电池测试设备
- 专业音频调音台
- 单相在线式UPS
- 太阳能：组串式和集中式逆变器
- 三相UPS
- 电机驱动：交流与伺服驱动控制及功率级模块
