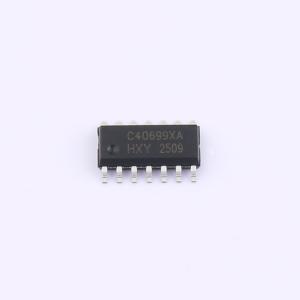

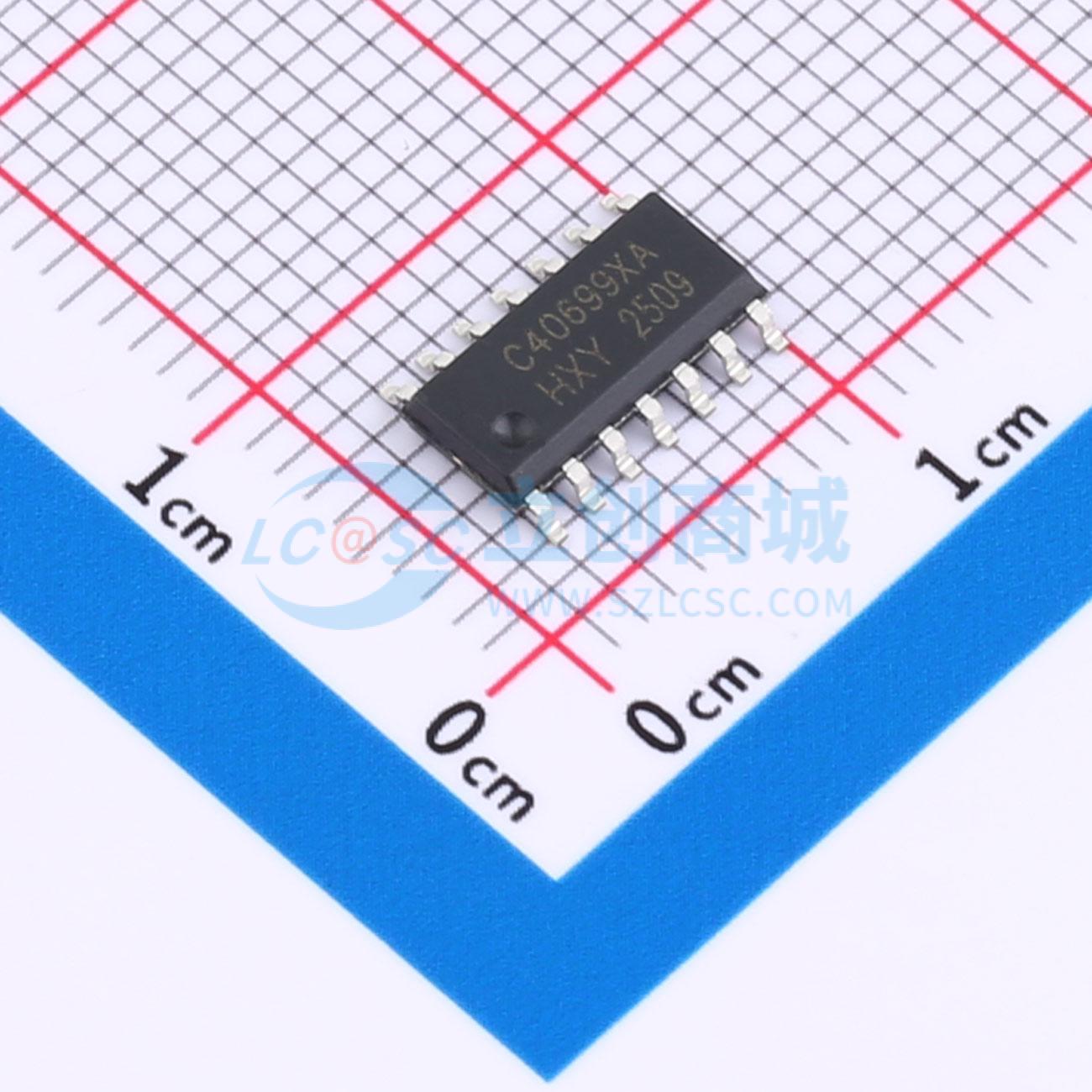

CD4069UBM96-HXY
CD4069UBM96-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款反相器设计用于转换逻辑电平，具备较宽的工作电压范围，从3V到15V，适合多种电源环境。其典型工作电流仅为1uA，确保了低功耗运行，特别适用于对能耗敏感的应用场景。它拥有6个独立通道，每个通道接受单一输入信号，能够有效实现信号的反相处理，提升电路设计灵活性。该产品在数字电路设计中表现出色，比如信号处理和通信模块等场合，为设计师提供了强大的解决方案。
- 商品型号
- CD4069UBM96-HXY
- 商品编号
- C48677909
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.182915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | - | |
| 灌电流(IOL) | 1.7mA | |
| 拉电流(IOH) | 2mA | |
| 输入高电平(VIH) | 4V；12.5V；8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 传播延迟(tpd) | 30ns@10V,50pF；25ns@15V,50pF；55ns@5V,50pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CD4069UBM96是一款通用型六反相器，未带缓冲功能。每个反相器为单级结构。其推荐工作电源电压VDD范围为3V至15V，以VSS（通常为地）为参考。未使用的输入端必须连接到VDD、VSS或另一个输入端。
商品特性
- 宽电源电压范围：3V ~ 15V
- 全静态操作
- 提供5V、10V和15V参数额定值
- 标准化的对称输出特性
- 工作温度范围：-40°C ~ +125°C
- 封装信息：SOP-14(SOIC-14)
应用领域
- 逻辑反相
- 脉冲整形振荡器
- 高输入阻抗放大器
