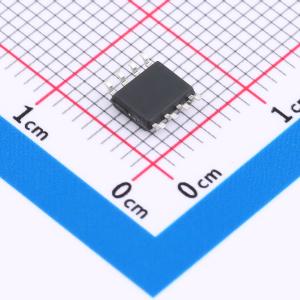

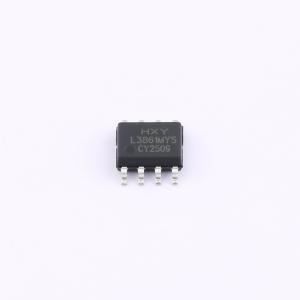

温馨提醒：图片仅供参考，商品以实物为准
LM386MX-1/NOPB-HXY
低压音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款AB类音频功率放大器，设计用于提升音质表现，提供单声道输出，其输出功率为700mW（在8Ω负载条件下），能够满足大多数小型音频设备的需求。工作电压范围从4V到12V，使其能灵活适配不同的电源配置，确保稳定运行。该放大器以低失真和高效能为特点，非常适合需要高质量音频放大解决方案的场合，如便携式音响、桌面音频系统等，保证了声音清晰度与播放效率，适用于追求高品质音频体验的应用环境。
- 商品型号
- LM386MX-1/NOPB-HXY
- 商品编号
- C48677911
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.119697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | - | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 4mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 50dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | - | |
| 工作电压 | 4V~12V | |
| 工作温度 | 0℃~+70℃ |
商品概述
LM386MX-1/NOPB 音频功率放大器主要用于低压消费类产品。为最大限度减少外围元件，其内部固定电压增益为20。但通过在引脚1和8之间添加外部电阻和电容，可将电压增益设置为最高达200的任何值。输入为接地参考，输出自动偏置至一半电源电压。在6V供电电压下，其静态功耗仅为24mW，使得LM386MX-1/NOPB特别适用于电池供电场合。
商品特性
- 电池供电操作
- 所需外部元件最少
- 宽电源电压范围：4V ~ 12V
- 低静态电流消耗：4mA
- 电压增益从20到200
- 接地参考输入
- 自中心输出静态电压
- 低失真：0.2%（电压增益=20，电源电压=6V，负载电阻=8Ω，输出功率=125mW，频率=1kHz）
应用领域
- 有源滤波器
- AM-FM收音机放大器
- 便携式磁带播放器放大器
- 对讲机
- 电视声音系统
- 线路驱动器
- 超声波驱动器
- 小型伺服驱动器
- 电源转换器
- 工业应用
