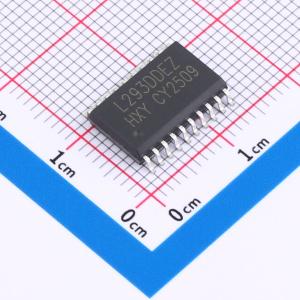

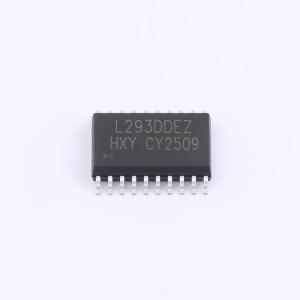

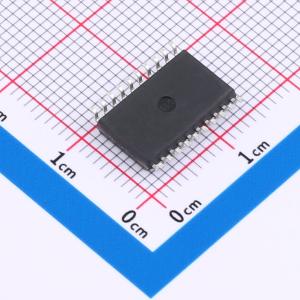

温馨提醒：图片仅供参考，商品以实物为准

L293DD-HXY

双路全桥驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款步进电机驱动芯片专为精确控制设计，提供0.6A的持续输出电流和高达1.2A的峰值电流能力，确保稳定的动力供给。其宽泛的工作电压范围从4.5V至36V，适应多种电源配置。内置二极管具有1.3V的正向电压，有效提升能效比，减少能耗。该驱动芯片适用于需要精准位置控制的应用场景，如办公自动化设备、消费电子装置等，能够实现高效、平稳的电机运转，满足对速度和位置控制精度的需求。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: L293DD-HXY
商品编号: C48677910
商品封装: SOP-20
包装方式: 编带
商品毛重: 0.719192克(g)

商品参数

商品概述

L293DD是一款单芯片集成高压、大电流四通道驱动器，设计用于接受标准DTL或TTL逻辑电平，并驱动感性负载（如继电器、螺线管、直流电机和步进电机）以及开关功率晶体管。为简化用作两个桥式电路，每对通道均配备一个使能输入。为逻辑部分提供了独立的电源输入，允许在较低电压下工作，并且内部包含钳位二极管。该器件适用于频率高达5kHz的开关应用。L293DD采用16引脚塑料封装，其4个中心引脚连接在一起用于散热。L293DD也采用20引脚表面贴装封装，其8个中心引脚连接在一起用于散热。

商品特性

使能功能
内部钳位二极管
过温保护
逻辑“0”输入电压高达1.5V（高抗噪性）
每通道600mA输出电流能力
每通道1.2A峰值输出电流（非重复性）

应用领域

步进电机驱动器
直流电机驱动器
闭锁继电器驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	-
	驱动通道数	4
	灌电流(IOL)	600mA
	拉电流(IOH)	600mA
	工作电压	4.5V~36V
	上升时间(tr)	250ns

	属性	参数值
	下降时间(tf)	250ns
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	工作温度	-
	输入高电平(VIH)	2.3V~7V
	输入低电平(VIL)	-300mV~1.5V
	静态电流(Iq)	4mA
	功能特性	使能关断
