温馨提醒：图片仅供参考，商品以实物为准

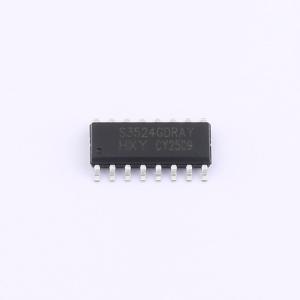

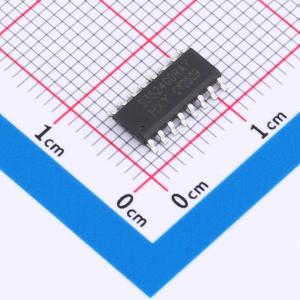

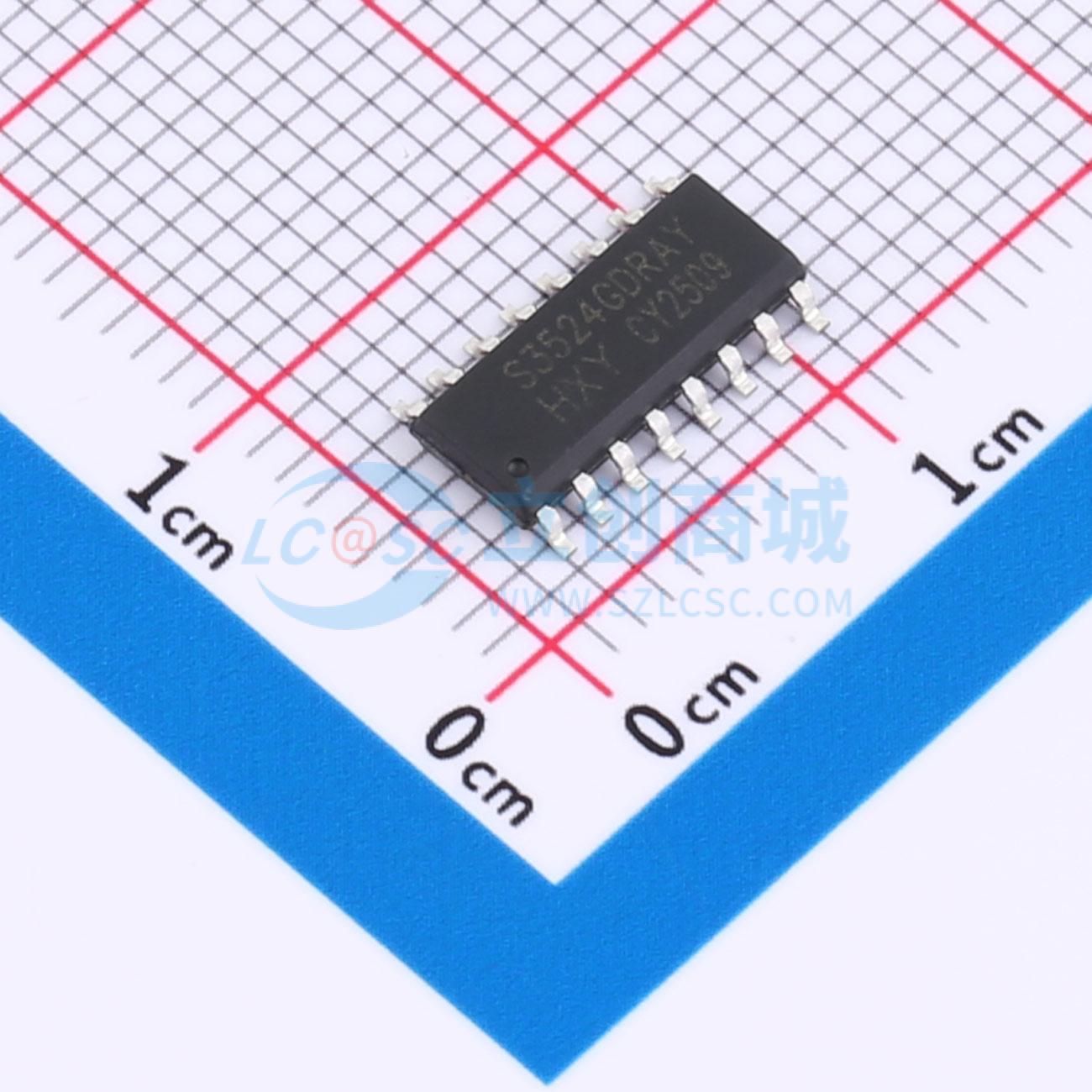

SG3524DR-HXY
50mA 8V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款升降压型AC-DC控制器和稳压器，能够在8V至40V的宽输入电压范围内工作，适用于多种电源管理需求。它采用300kHz的开关频率，有助于优化转换效率并减少外部元件尺寸。最大占空比为49%，确保在不同负载条件下都能实现高效能的电压转换。该产品适合需要稳定输出电压的应用场景，如家用电器和办公设备中，提供稳定的电力支持，有效应对输入电压波动，保障设备运行的可靠性和效率。
- 商品型号
- SG3524DR-HXY
- 商品编号
- C48677908
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.202513克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 8V~40V | |
| 输出电流 | 50mA | |
| 开关频率 | 36kHz~44kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 推挽式 | |
| 开关管(内置/外置) | 内置 | |
| 功能特性 | 频率同步；过流保护 |
商品概述
SG3524DR 是一款用于开关电源的脉宽调制电路。它包含一个基准电压源、误差放大器、振荡器、脉宽调制器和脉宽控制触发器、双路交替输出限流电路以及关断电路。该电路可用于任何极性的开关电源控制、变压器耦合的 DC-DC 开关电源、变压器升压和极性转换等电源应用。SG3524DR 的工作温度范围为 0°C 至 +70°C。
商品特性
- 总功耗低于 10mA
- 具有 5V 基准电压源
- 良好的外部同步功能
- 包含两个 50mA 输出
- 包含一个完整的限流电路
- 完整的 PWM 控制电路
- 单端或推挽输出
- 100Hz~300kHz 振荡频率范围
应用领域
- 变压器耦合 DC/DC 转换器
- 任意极性的开关稳压器
