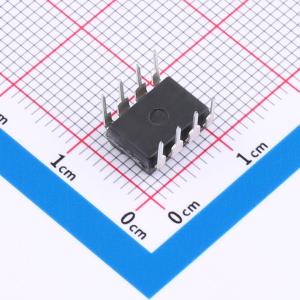

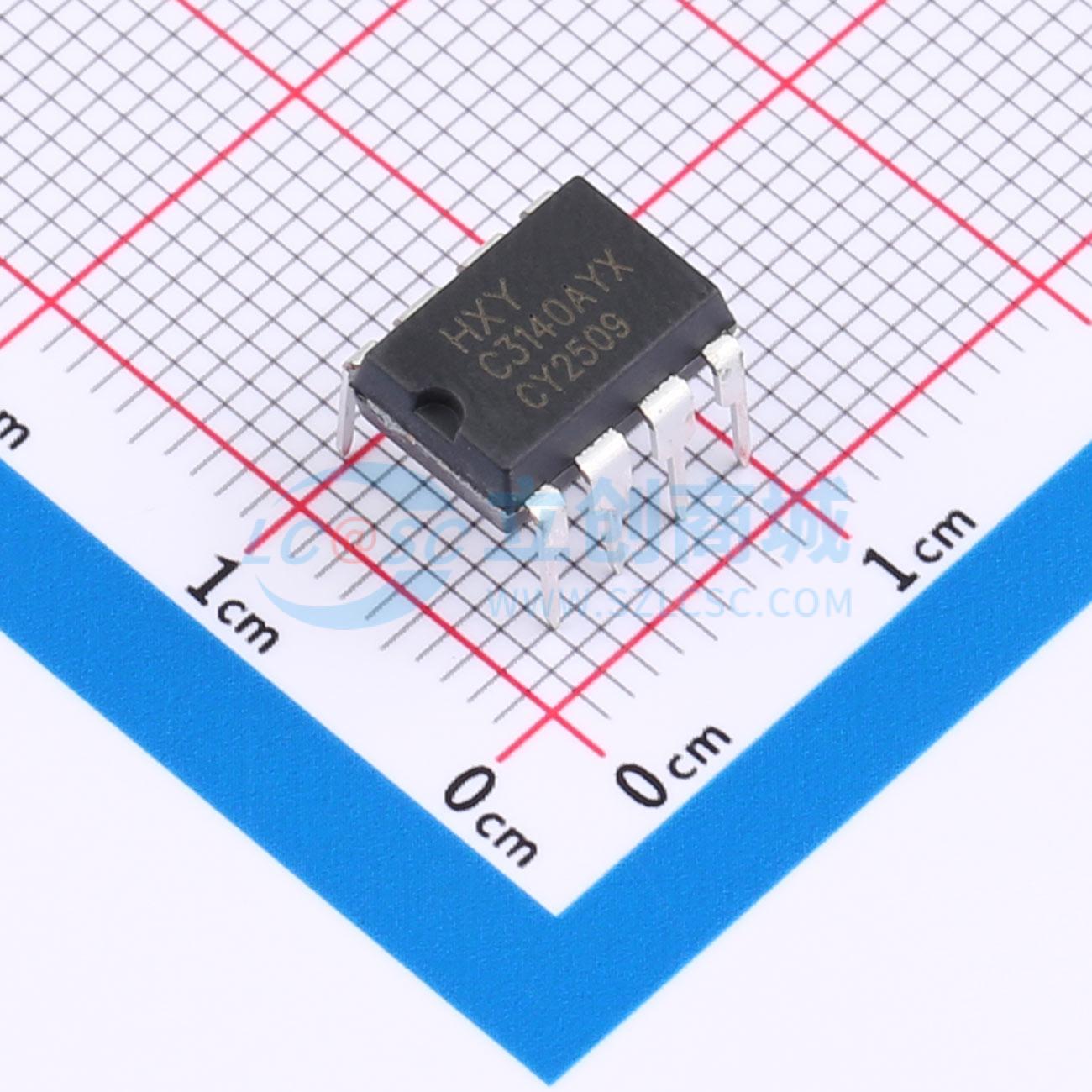

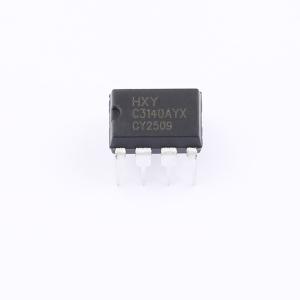

CA3140EZ-HXY
高输入阻抗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单路运算放大器具备3.5MHz的增益带宽积(GBP)，能够支持广泛的信号放大需求。其极低的输入偏置电流仅为20pA，使得它在处理微弱信号时表现出色，特别适合高阻抗信号源的应用。输入失调电压为5mV，确保了信号放大的精准度和稳定性。该运放的设计适用于需要精细信号调理的场合，如音频设备、传感器接口电路以及精确测量仪器等，提供可靠的性能表现与较高的应用灵活性。
- 商品型号
- CA3140EZ-HXY
- 商品编号
- C48677903
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.819192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 3.5MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 24uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 40pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1nA | |
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - |
商品概述
CA3140EZ 是一款集成运算放大器，它在一块单芯片上结合了高压 PMOS 晶体管与高压双极型晶体管的优势。该器件在输入级采用栅极保护 MOSFET（PMOS）晶体管，从而提供了极高的输入阻抗、极低的输入电流以及高速性能。在输入级使用 PMOS 场效应晶体管，实现了宽共模输入电压范围，这对于单电源应用是一个重要特性。这些产品广泛应用于民用、商业和工业领域。例如加速度计信号处理、积分器、医疗监护仪、可见光光度计、单电源放大器、采样保持放大器、光电流计、有源滤波器、接口电路、手持式仪器、报警器、峰值检测器、比较器、积分器、多频振荡器、函数发生器以及所有其他标准放大器应用。
商品特性
- 采用先进的 BiMOS 技术
- MOSFET 输入级
- 极高的输入阻抗（ZIN）：1.5TΩ（典型值）
- 极低的输入电流（IIO）：±15V 下为 -10pA（典型值）
- 宽共模输入电压范围（VICR）：-15V ~ 12V
- 大的输出电压摆幅（VOPP）：-14V ~ 12V
- DIP-8 封装
- 工作温度范围：-40℃ ~ 85℃
应用领域
- 有源滤波器
- 补偿放大器
- 音频前置放大器
- 电子仪器
