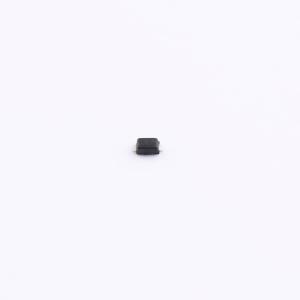

温馨提醒：图片仅供参考，商品以实物为准
LESD5Z7.0C
ESD 7V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LESD5Z7.0C
- 商品编号
- C48639026
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 低工作电压：7V
- 超低电容：20pF
- 超低漏电流：nA级
- 低钳位电压
- 符合IEC 61000-4-2 (ESD)抗扰度测试标准
- 空气放电：±30kV
- 接触放电：±30kV
- 符合IEC61000-4-4 (EFT) 40A (5/50ns)标准
- 2引脚无引线封装
- 无铅器件
- 典型响应时间 <1 ns
- 封装：SOD523(0603)
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑化合物
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑及手持设备
- 便携式仪器
- 外围设备
