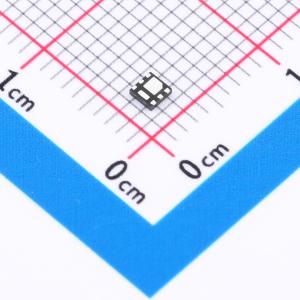

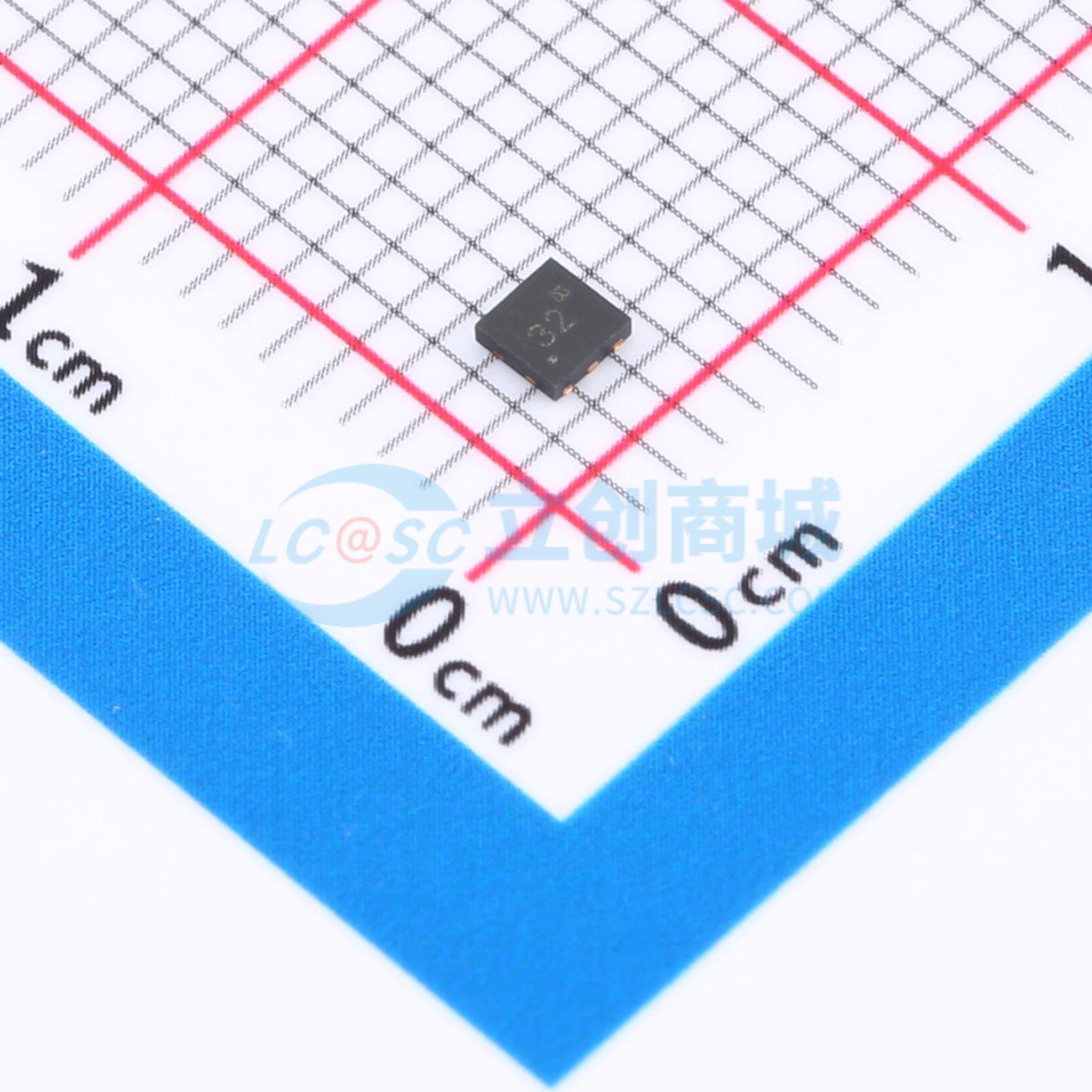

TPIRLHS2242TRPBF
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPIRLHS2242TRPBF
- 商品编号
- C48639044
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0568克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 24.5mΩ@4.5V | |
| 耗散功率(Pd) | 2.6W | |
| 阈值电压(Vgs(th)) | 700mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.8nC@4.5V | |
| 输入电容(Ciss) | 1.134nF | |
| 反向传输电容(Crss) | 121pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 160pF |
商品特性
- VDS = -20V，ID = -8A
- 当VGS = -4.5V时，RDS(ON) = 24.5 mΩ（典型值）
- 当VGS = -2.5V时，RDS(ON) = 31 mΩ（典型值）
应用领域
- PWM应用
- 负载开关
- 手机电池充电
