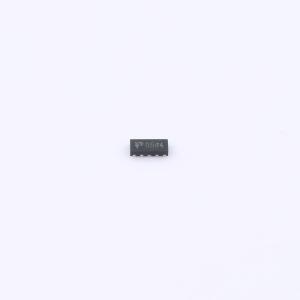

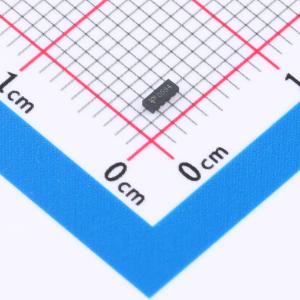

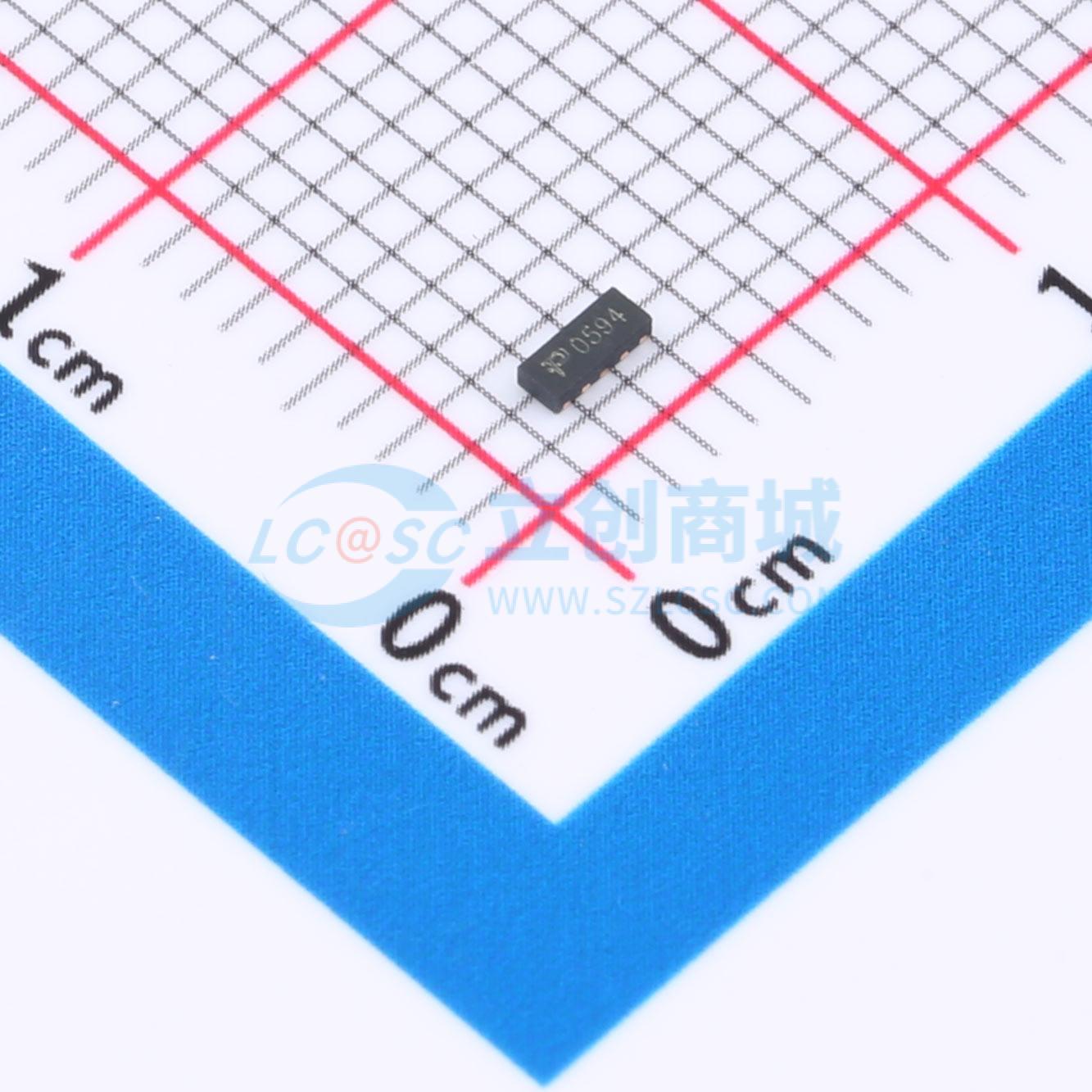

PESD4USB3U-TP
单向ESD 3.3V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款低容4线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD4USB3U-TP
- 商品编号
- C48639028
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.0146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.2pF |
商品特性
- 4个单向通道ESD保护
- 通常用于高速端口
- 低工作电压：3.3V
- 低通道输入电容，典型值为0.4pF
- IEC 61000-4-2（ESD）抗扰度测试，空气放电：±20kV
- IEC 61000-4-2（ESD）抗扰度测试，接触放电：±20kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- 完全无铅且符合RoHS标准
- 无卤素和无锑，“绿色”器件
应用领域
- USB 3.1和3.2以及MDDI端口
- PCI Express和串行SATA
- 笔记本电脑端口
- 平板电脑
