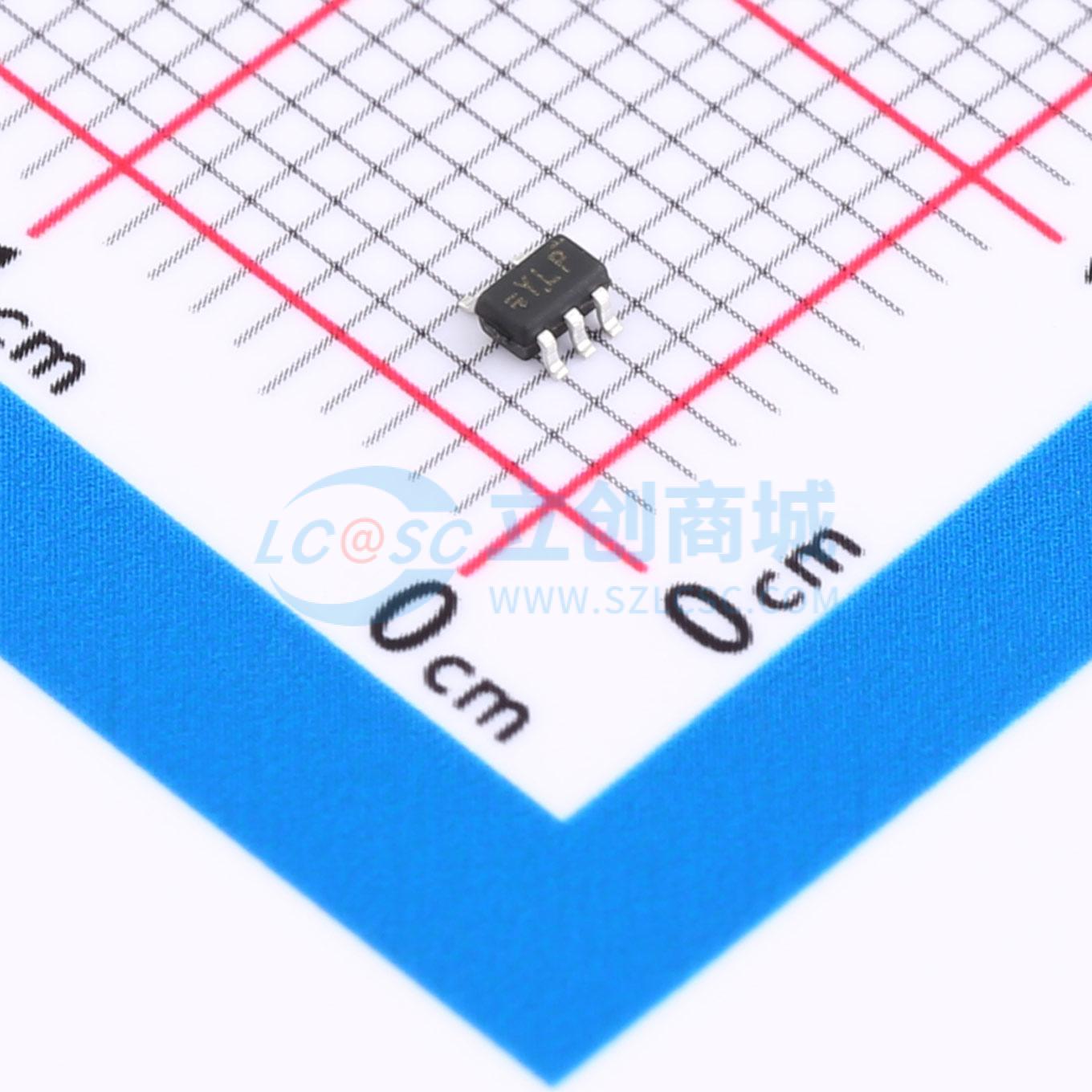

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G384GW-TP
单通道6Ω单刀单掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低压单刀双掷 (SPDT) 模拟开关，适用于斩波、调制解调器、信号选通，以及用于模数和数模转换系统的信号复用。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G384GW-TP
- 商品编号
- C48543180
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 6Ω | |
| 工作电压 | 1.6V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 400MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 断电隔离 |
商品概述
这是一款低电压单刀双掷模拟开关，设计用于斩波、调制解调、信号门控以及模数和数模转换系统中的信号复用。
商品特性
- 低导通电阻，Ron=6Ω
- 控制引脚兼容1.8V逻辑电平
- 即使电源失效，也能通过覆盖VCC实现真正的隔离
- 高关断隔离度：在100KHz时为-100dB
- 低通道间串扰：在100KHz时为-97dB
- 高带宽（-3dB @400MHz），适用于USB2.0高速信号路由
- 极低静态电流（<2μA），且具有非常宽的电源电压范围（1.5V ~ 5.5V）
应用领域
- 手机及TWS耳机
- 音频、视频、UART、USB2.0信号及电源路由
