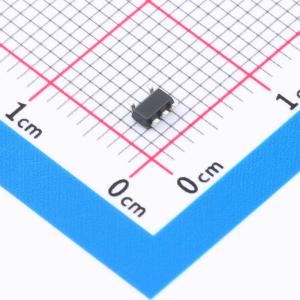

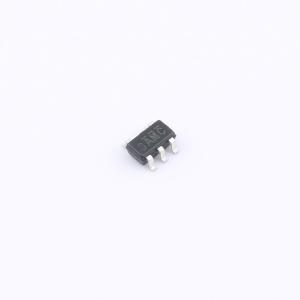

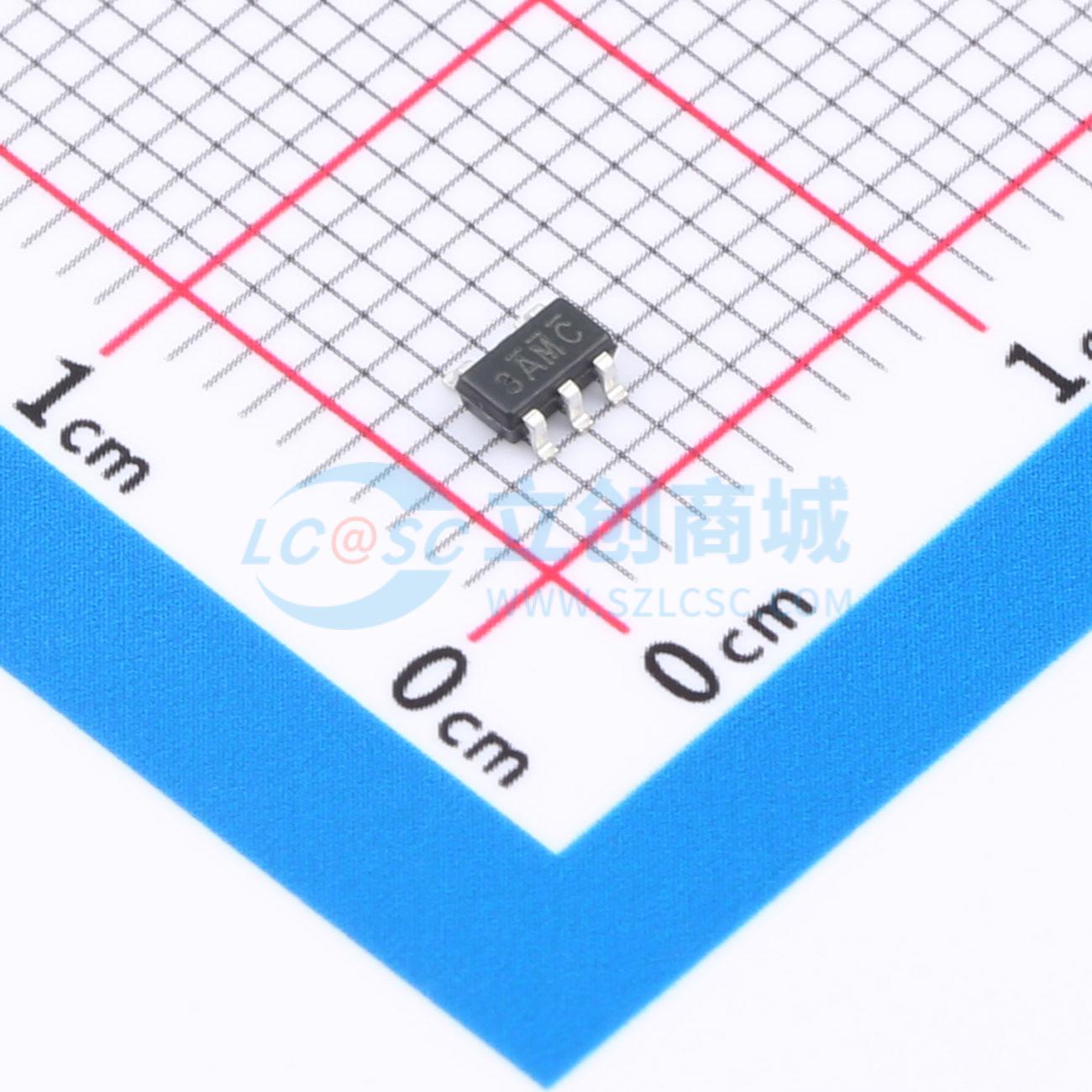

LN2401-TP
1A 降压型恒流、高效 LED 驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款恒频、电流模式PWVM降压LED驱动器，输出电流为1A，开关频率为1.5MHz。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。此设备提供两种操作模式，PWM控制和PFM模式切换控制，可在更宽的LED电流范围内实现高效率。反馈电压通常为0.1V。该器件还集成了许多保护功能，包括输入过压保护、逐周期电流限制、过温保护。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LN2401-TP
- 商品编号
- C48543201
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.5MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
该器件是一款恒频电流模式PWM降压LED驱动器，具有1A输出电流和1.5MHz开关频率。它集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。该器件提供两种工作模式：PWM控制和PFM模式切换控制，可在更宽的LED电流范围内实现高效率。反馈电压典型值为0.1V。该器件还集成了多种保护功能，包括输入过压保护、逐周期电流限制和过温保护。
商品特性
- 2.5V 至 5.5V 输入电压范围
- 1.0A 输出电流
- 1.5MHz 恒定频率工作
- 无需肖特基二极管
- 反馈电压低至 0.1V
- 压降时 100% 占空比
- 低静态电流：50μA
- 短路保护
- 热故障保护
- 输入过压保护
- <1μA 关断电流
- 紧凑型封装：SOT23-5
应用领域
- LED驱动器
- 3节或4节AA电池供电的手电筒
- 单节锂离子电池供电的手电筒
