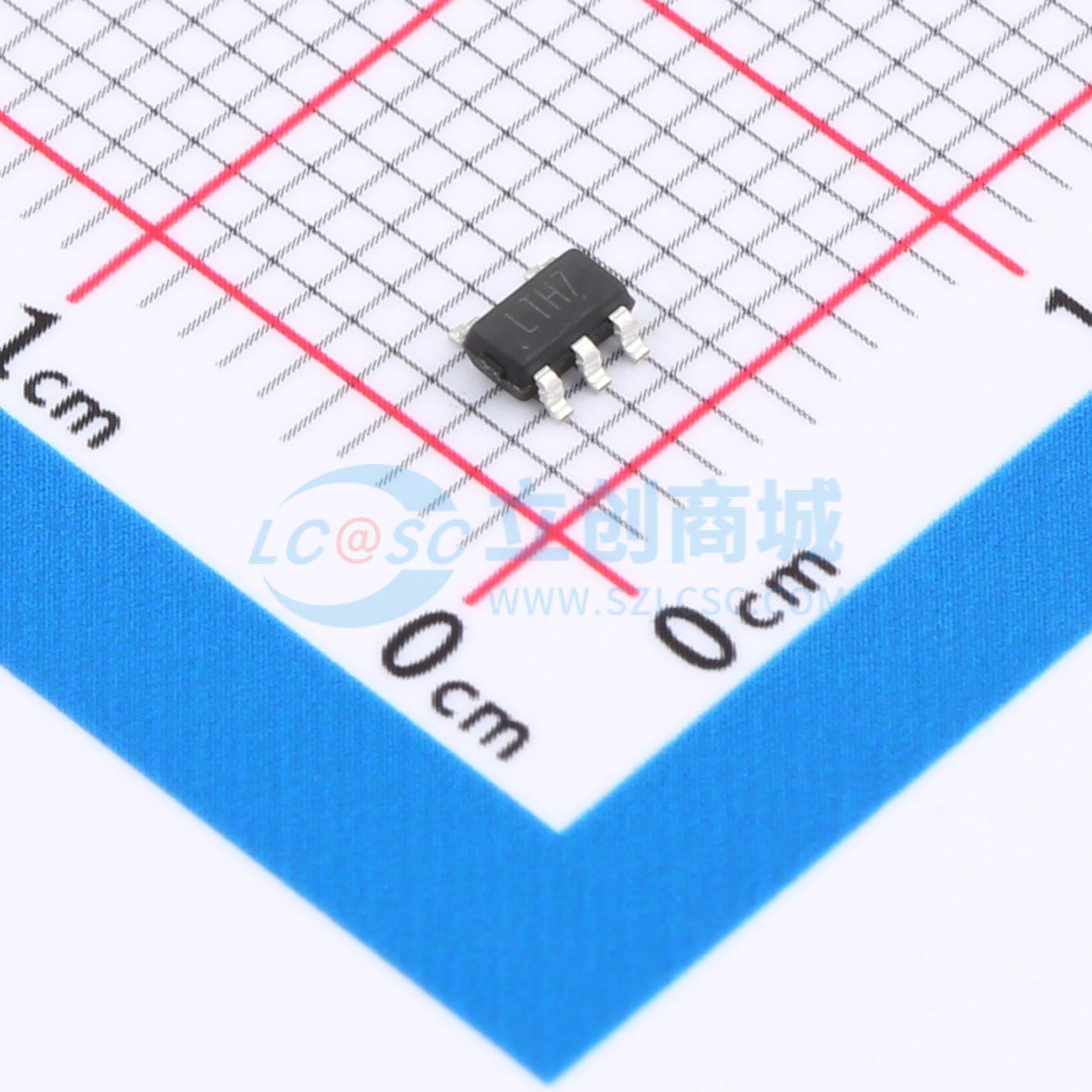

TP4054LS5
500mA线性锂离子电池充电芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合 USB 电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。芯片充电截止电压为 4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的 1/10 时，芯片将自动结束充电过程。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP4054LS5
- 商品编号
- C48543220
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V；4.242V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 200uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
该器件是一款用于单节锂离子或锂聚合物电池的恒流/恒压线性充电器。其简单的电路设计使其非常适合便携式应用，并能兼容USB和适配器电源。内部集成了防倒灌电路，无需外部隔离二极管。热反馈机制可自动调节充电电流，以在高功耗或高温环境下限制芯片温度。充电截止电压为4.2V，充电电流可通过外部电阻设定。当充电电流降至设定值的1/10时，充电周期自动结束。芯片包含漏极开路状态指示输出，用于指示充电状态。当电池电压低于2.9V时，采用小电流预充电；超过此阈值后，进入恒流充电模式；当电池电压接近4.2V时，转入恒压模式，电流逐渐减小直至充电结束。若电池电压降至再充电阈值以下，将自动开始新的充电周期。内部高精度基准电压源确保电池电压精度在±1%以内。当输入电压低于欠压锁定阈值或低于电池电压时，芯片进入低功耗睡眠模式。内置智能温度控制功能，在结温超过115℃时自动降低充电电流，以充分利用芯片功率处理能力并防止过热损坏。
商品特性
- 适用于单节锂离子电池
- 可编程充电电流达500mA
- 无需外接MOSFET
- 采用恒流/恒压充电模式
- 具备智能再充电功能
- 预充电电压精度达±1% (4.2V)
- 封装形式：SOT23-5
应用领域
- 电池充电器
- 电子词典
- 移动电话与PDA
- 数码相机
- 便携式设备
- MP3与MP4播放器
- 蓝牙与GPS导航设备
