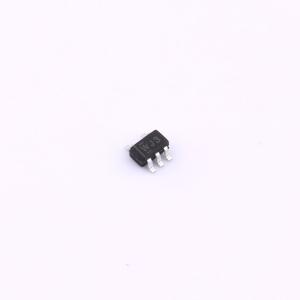

温馨提醒：图片仅供参考，商品以实物为准
SN74LV1T34DCKR
单缓冲门CMOS逻辑电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一种低压CMOS门逻辑，可在更宽的电压范围内工作，适用于工业、便携式和电信应用。输入设计有较低的阈值电路，可在VCC = 3.3V时匹配1.8V输入逻辑，可用于1.8V至3.3V的电平转换。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LV1T34DCKR
- 商品编号
- C48543212
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 工作电压(VCCA) | 1.6V~5.5V | |
| 工作电压(VCCB) | 1.6V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
该器件是一款低电压CMOS门逻辑电路，工作电压范围更宽，适用于工业、便携式和电信应用。其输入采用较低阈值电路设计，可在VCC = 3.3V时匹配1.8V输入逻辑电平，并可用于1.8V至3.3V的电平上转换。
商品特性
- 工作电压范围：1.6V 至 5.5V
- 低功耗电流：最大 Icc = 10μA
- 输出驱动能力：±8mA (VCC = 5.0V)
- 掉电保护
- ESD保护性能超过JESD 22标准：人体模型2000V、机器模型200V、充电器件模型1000V
应用领域
- 音频底座
- 蓝光播放器与家庭影院
- 个人数字助理
- 电信/服务器交流/直流电源
- 无线耳机、键盘和鼠标
