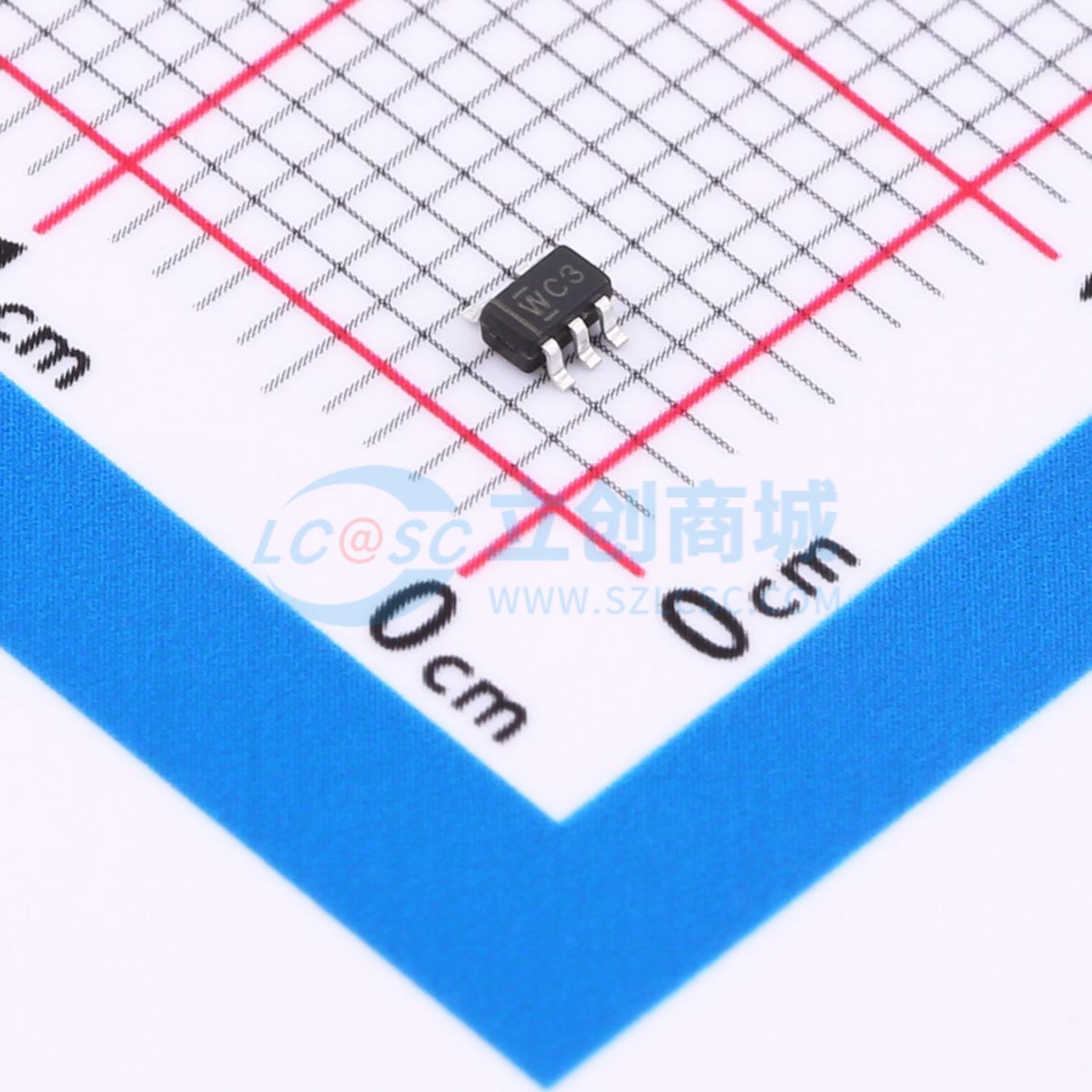

温馨提醒：图片仅供参考，商品以实物为准
SN74LV1T04DCKR-TP
单反相器门，CMOS逻辑电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单级电平转换反相器门。低阈值输入在VCC = 3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V的电平上转换。此外，5V耐受输入引脚支持电平下转换（VCC = 2.5V时为3.3V至2.5V输出）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LV1T04DCKR-TP
- 商品编号
- C48543211
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 工作电压(VCCA) | 1.6V~5.5V | |
| 元件数 | 1 | |
| 每个电路通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 反相 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
该器件是一款单路电平转换反相器门。其低阈值输入在VCC=3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V的电平上转换。此外，其5V耐压输入引脚支持电平下转换（在VCC=2.5V时，输出为3.3V至2.5V）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。
商品特性
- 工作电压范围：1.6V至5.5V
- 低功耗电流：Icc=10μA（最大值）
- 输出驱动能力：±8mA（VCC=5.0V时）
- 断电保护
- ESD保护超过JESD 22标准：人体模型2000V（A114-A）、机器模型200V（A115-A）、带电器件模型1000V（C101）
应用领域
- 音频扩展坞
- 嵌入式PC
- 固态硬盘
