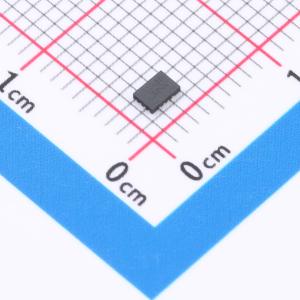

温馨提醒：图片仅供参考，商品以实物为准
TPG4899YD-1
低导通电阻，四路单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPG4899YD-1
- 商品编号
- C48543256
- 商品封装
- QFN-16L(1.8x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.0157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 1.5Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 8pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 700MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 无毛刺切换 |
商品概述
该器件是一款高性能四通道单刀双掷模拟开关，在3.0V VCC下具有0.5Ω（典型值）的超低导通电阻。其工作电压范围宽达2.3V至4.5V，并设计为先断后通操作。选择输入兼容TTL电平。该器件还配备了智能电路，即使在控制电压低于VCC供电电压时，也能最大限度地减少VCC漏电流。此特性使其适用于移动手持设备应用，可直接与基带处理器的通用IO接口连接，同时将电池消耗降至最低。换言之，在实际应用中无需额外器件来将控制电平转换至与VCC相同。
商品特性
- 低导通电阻，Ron = 1.5Ω
- 先断后通切换
- 轨到轨信号范围
- 在扩展的控制输入范围内具有低静态电流
- 高带宽（-3dB @ 700MHz），适用于USB 2.0高速信号路由
- 宽电源电压范围（1.5V ~ 5.5V）
应用领域
- 手机、平板电脑和笔记本电脑
- 任何使用USB Type-C或Micro-B连接器的场合
- 音频和视频信号路由
