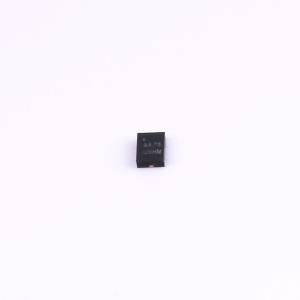

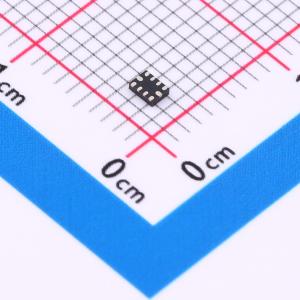

温馨提醒：图片仅供参考，商品以实物为准
TS3USB221RSER-TP
带信号使能的高速 USB 2.0 1:2 多路复用器/解复用器开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高带宽开关，专为手机和消费应用中的高速 USB 2.0 信号切换而设计。该开关带宽达 1.1 GHz，可使信号以最小的边缘和相位失真通过。它能将 USB 主机设备的差分输出多路复用到两个相应输出之一，具有双向性，对输出端的高速信号几乎无衰减。其设计具有低比特间偏斜和高通道间噪声隔离特性，且与高速 USB 2.0（480 Mbps）等多种标准兼容。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TS3USB221RSER-TP
- 商品编号
- C48543272
- 商品封装
- QFN-10L(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.029167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.5V~5.5V | |
| 输入数/输出数 | 2/4 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 200ps@3.3V,0pF | |
| 静态电流(Iq) | 13uA | |
| 功能特性 | 过流保护；先断后合功能；断电保护 |
商品概述
一款高带宽开关，专为手机和消费类应用中的高速USB 2.0信号切换而设计，例如带有限制USB I/O的集线器或控制器的手机、数码相机和笔记本电脑。该开关的宽带宽（1.1 GHz）允许信号以最小的边沿和相位失真通过。该器件将来自USB主机设备的差分输出多路复用到两个相应输出之一。该开关是双向的，在输出端对高速信号的衰减极小或没有衰减。它专为实现低位间偏移和高通道间噪声隔离而设计，并兼容各种标准，例如高速USB 2.0（480 Mbps）。
商品特性
- 低导通电阻，Ron为6Ω，电源范围2.5V~5.5V
- 差分2:1或1:2开关/多路复用器
- C0+/-端口上高达DC 30V的过压保护
- C0+/-端口无需外部TVS即可实现IEC 64000-4-5浪涌保护：+30V
- 系统侧钳位电压脉冲小于9V，持续时间小于200nS
- VCC = 0 V时断电保护
- 插入损耗：-1dB@200MHz，-2dB@650MHz，-3dB@1GHz
- 小型封装：QFN2015-10L
应用领域
- 手机、平板电脑和笔记本电脑
- USB Type-C麦克风/接地开关
- 电信信号切换
- 采样保持系统
- 信号门控、多路复用器/解复用器
