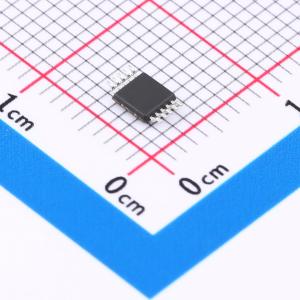

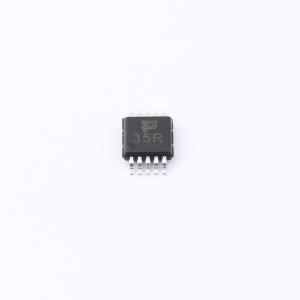

温馨提醒：图片仅供参考，商品以实物为准
TS5A623157DGSR-TP
双路单刀双掷（SPDT）模拟开关，2 1多路复用器/1 2解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双路单刀双掷 (SPDT) 低导通电阻模拟开关。它可以在 1.5V 至 5.5V 的单电源下工作。该器件具有低导通电阻和出色的导通电阻匹配，并具有先断后通功能，可防止信号在从一个通道传输到另一个通道时发生失真。该器件能够实现真正的隔离。即使 COMx 覆盖 VCC，也只有极少的电流会回流到电源。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TS5A623157DGSR-TP
- 商品编号
- C48543276
- 商品封装
- MSOP-10L
- 包装方式
- 编带
- 商品毛重
- 0.107407克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 3Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 700MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 断电隔离 |
商品概述
该器件是一款双路单刀双掷低导通电阻模拟开关，可在1.5V至5.5V的单电源电压下工作。它具备低导通电阻和优异的导通电阻匹配特性，并采用先断后通机制，以防止信号在通道间切换时产生失真。该器件能够实现真正的隔离，即使在公共端电压超过电源电压的情况下，也只有极小的电流会流回电源。
商品特性
- 低导通电阻，Ron=3.5Ω
- 1.8V逻辑兼容控制引脚
- 高关断隔离度：-100dB在100KHz
- 公共端电压可覆盖电源电压，实现真正的隔离，即使电源失效时亦然
- 低通道间串扰：-97dB在100KHz
- 高带宽（-3dB在700MHz），适用于USB2.0高速信号路由
- 低静态电流（< 2 μA），且工作电压范围宽（1.5V ~ 5.5V）
- 小封装：MSOP-10L
应用领域
- 手机、平板电脑和笔记本电脑
- USB Type-C麦克风/地线开关
- 音频、视频、UART、USB2.0信号及电源路由
- 电信信号切换
- 采样保持系统
- 信号门控、多路复用器/解复用器
