温馨提醒：图片仅供参考，商品以实物为准

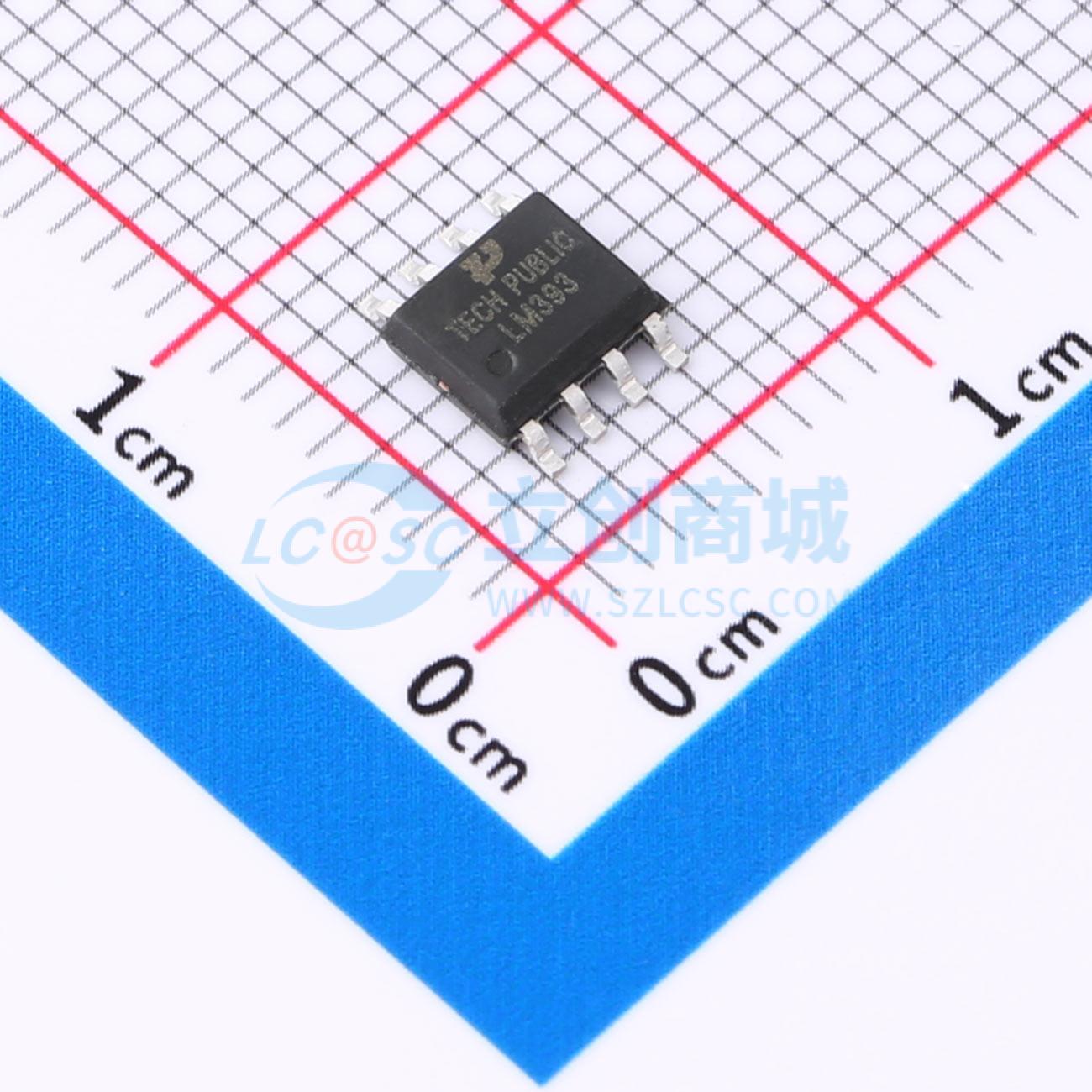

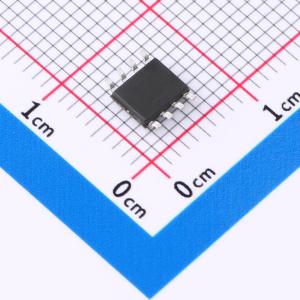

LM393-TP
低功耗双电压比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由两个独立的精密电压比较器组成，可采用单电源或双电源供电，其电流不受电源电压大小的影响。这些比较器还有一个独特的特性，即即使采用单电源供电，输入共模电压范围也包含地。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM393-TP
- 商品编号
- C48543195
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19684克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 4mV | |
| 输入偏置电流(Ib) | 65nA | |
| 输出模式 | CMOS；TTL | |
| 静态电流(Iq) | 600uA | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 30V | |
| 单电源 | 3V~30V | |
| 双电源(Vee ~ Vcc) | -15V~-1.5V；1.5V~15V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.4us | |
| 功能特性 | - |
商品概述
该系列包含两个独立的精密电压比较器，能够从单电源或双电源供电，其电流消耗不受电源电压大小的影响。这些比较器还具有一个独特特性，即输入共模电压范围包含地，即使在单电源供电下工作也是如此。
商品特性
- 宽电源电压范围：单电源3.0V至30V；双电源±1.5V至±15V
- 极低的电源电流消耗：0.8mA，且与电源电压无关
- 低输入偏置电流：25nA（典型值）
- 低输入失调电流：±5nA（典型值）
- 低输入失调电压：±7mV
- 差分输入电压范围等于电源电压
- 输出兼容TTL、DTL、ECL、MOS、CMOS逻辑电平
应用领域
- 报警与监控电路
- 峰值与过零检测器
- 逻辑电平转换
- 窗口比较器
- 红外接收器
- 便携式系统
