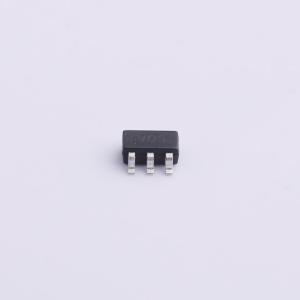

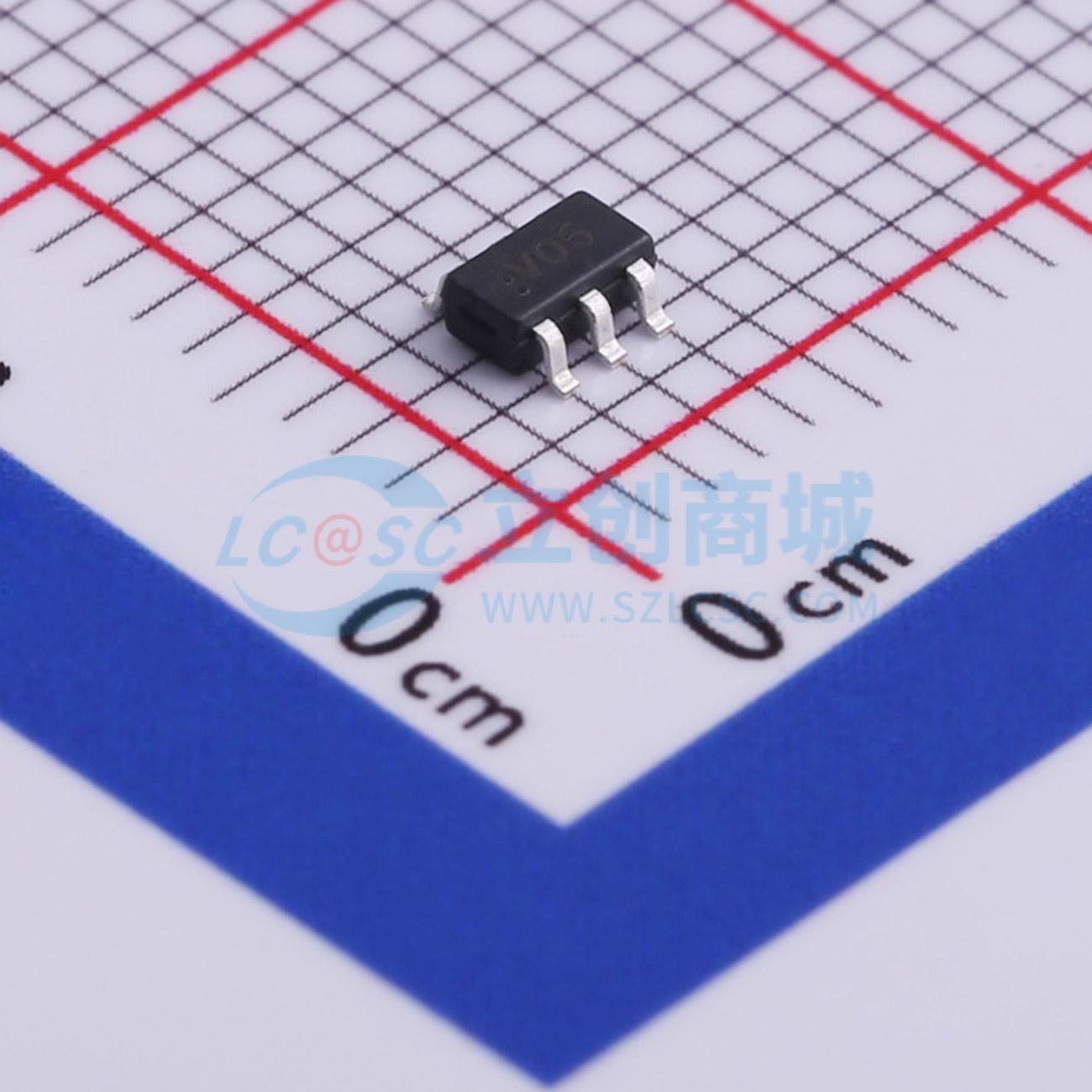

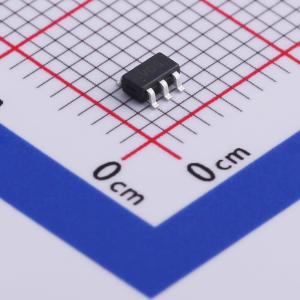

PESDAWC236T5VU
TVS 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDAWC236T5VU是一款用于高速数据接口的低电容瞬态电压抑制器阵列，旨在保护敏感电子设备免受静电放电、雷击和其他电压瞬态事件造成的损坏或闩锁效应。使用IEC 61000 - 4 - 2空气放电法，所有引脚可承受15 kV静电放电脉冲，满足4级要求。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDAWC236T5VU
- 商品编号
- C492731
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.75pF；0.4pF |
商品概述
PESDAWC236T5VU是一款用于高速数据接口的低电容瞬态电压抑制器阵列，旨在保护敏感电子设备免受静电放电、雷击和其他电压瞬态事件造成的损坏或闩锁效应。使用IEC 61000 - 4 - 2空气放电法，所有引脚可承受15 kV静电放电脉冲，满足4级要求。
商品特性
- 150W峰值脉冲功率（tP = 8/20 μs）
- SOT - 23 - 6L封装
- 工作电压：5.0V
- 低钳位电压
- 低电容
- 符合RoHS标准，为高速数据线提供瞬态保护，满足IEC61000 - 4 - 2（ESD）±15 kV（空气）、±8 kV（接触）
应用领域
- USB 2.0电源和数据线保护
- DVI和HDMI端口保护
- 串行ATA端口保护
- 移动手机
- 数码相机和摄像机
- PDA和MP3播放器
- 数字电视和机顶盒
- 其他便携式电子元件
