温馨提醒：图片仅供参考，商品以实物为准

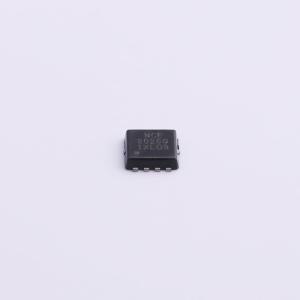

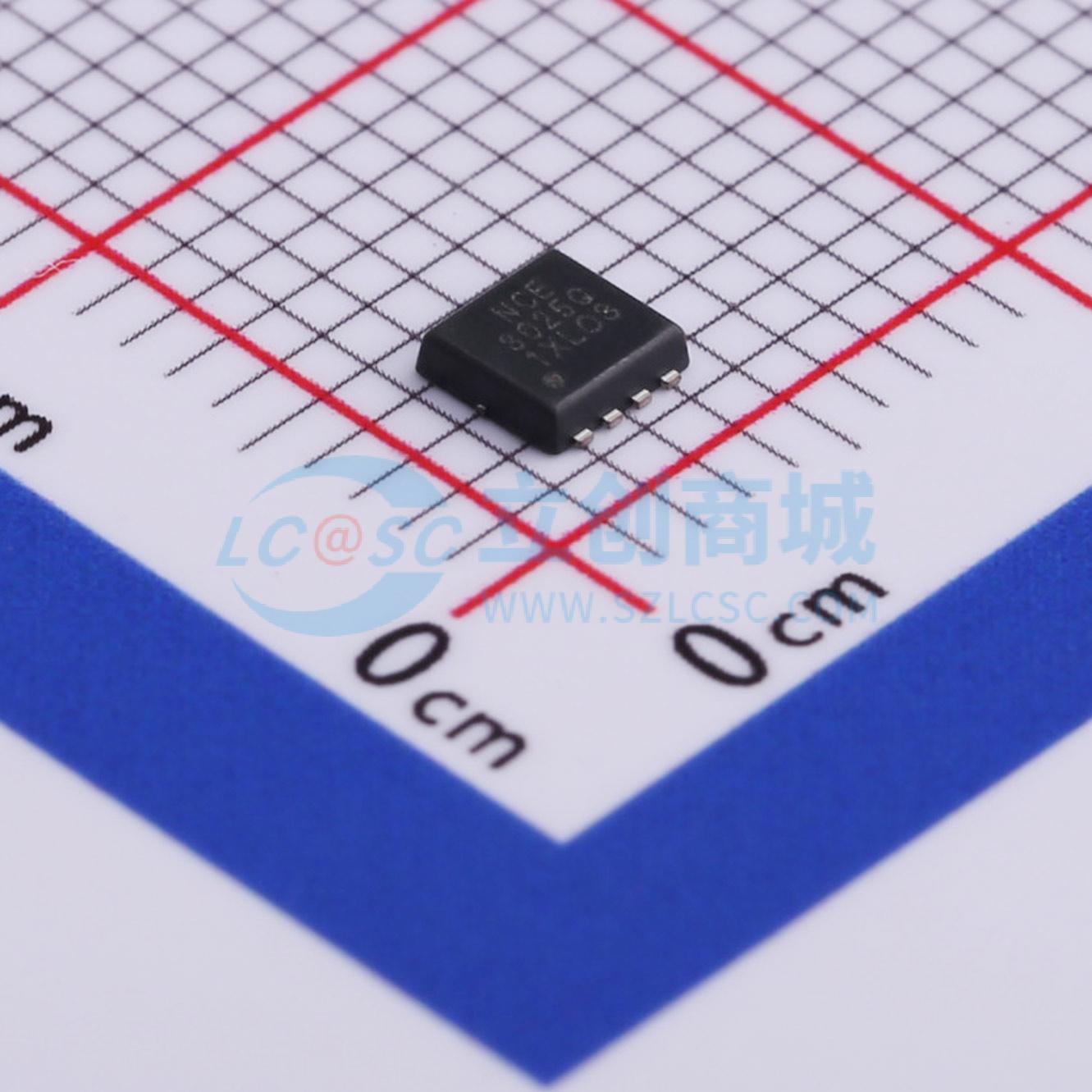

NCE3025Q
1个N沟道 耐压:30V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE3025Q采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3025Q
- 商品编号
- C492744
- 商品封装
- DFN3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.53nF | |
| 反向传输电容(Crss) | 198pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE3025Q采用先进的沟槽技术和设计，可提供出色的导通电阻RDS(ON)和低栅极电荷。它可用于多种应用场景。
商品特性
- 漏源电压VDS = 30V,漏极电流ID = 25A
- 栅源电压VGS = 10V时,导通电阻RDS(ON) < 10 mΩ
- 栅源电压VGS = 4.5V时,导通电阻RDS(ON) < 14 mΩ
- 高密度单元设计,实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 具有高抗雪崩能力,稳定性和一致性良好
- 散热性能出色的封装
- 具备高静电放电(ESD)能力的特殊工艺技术
应用领域
- 开关电源(SMPS)及通用应用
- 硬开关和高频电路
- 不间断电源
