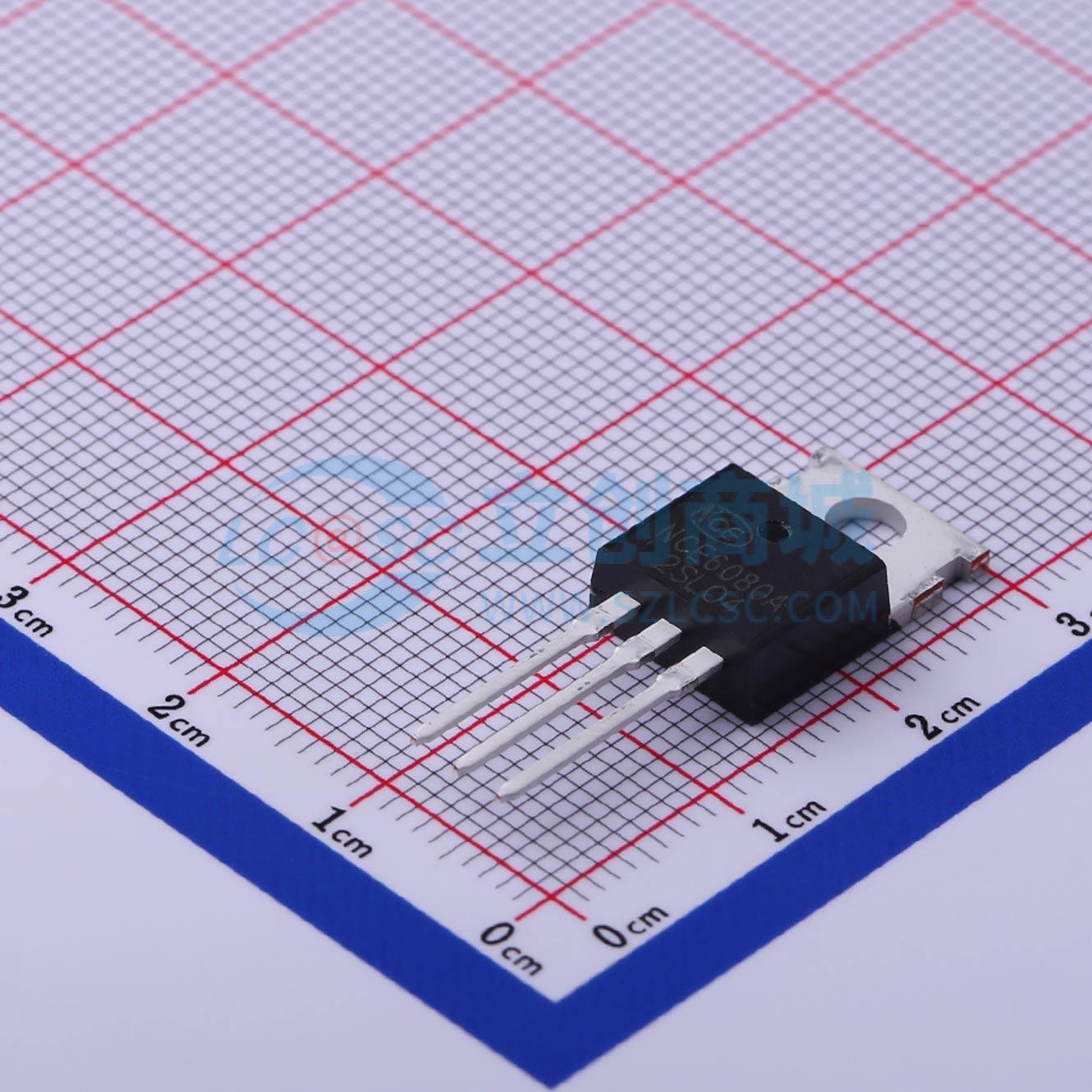

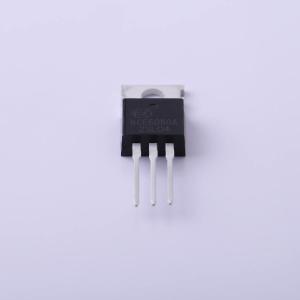

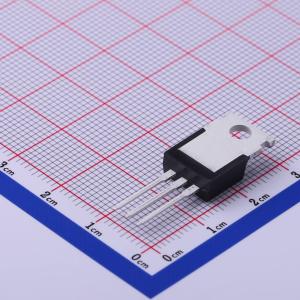

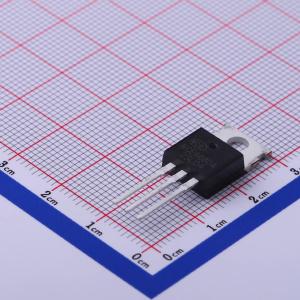

温馨提醒：图片仅供参考，商品以实物为准
NCE6080A
1个N沟道 耐压:60V 电流:80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NCE6080A采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(ON)）。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE6080A
- 商品编号
- C492741
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.749克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 6.5mΩ@10V | |
| 耗散功率(Pd) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 90.3nC@30V | |
| 输入电容(Ciss) | 4nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE6080A采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用。
商品特性
- VDS = 60V,ID = 80A
- RDS(ON) = 6.5 m Ω(典型值),VGS = 10 V
- RDS(ON) = 7.5 m Ω(典型值),VGS = 4.5 V
- 高密度单元设计,实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 高 EAS 下稳定性和一致性良好
- 出色的封装,散热性能佳
应用领域
- 脉冲宽度调制(PWM)
- 负载开关
