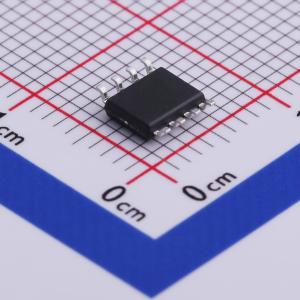

温馨提醒：图片仅供参考，商品以实物为准
NCE55P04S
2个P沟道 耐压:55V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE55P04S采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的 $\mathsf{R_{DS(ON)}}$。它可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE55P04S
- 商品编号
- C492743
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 55V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 82mΩ@10V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 26nC | |
| 输入电容(Ciss) | 1.45nF | |
| 反向传输电容(Crss) | 110pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -55V,ID = -4A
- 在 VGS = -10V 时,RDS(ON) < 82 m Ω
- 高密度单元设计,实现超低导通电阻
- 雪崩电压和电流特性全面表征
- 散热性能良好的优质封装
应用领域
- 功率开关应用
- 硬开关和高频电路
- DC-DC转换器
