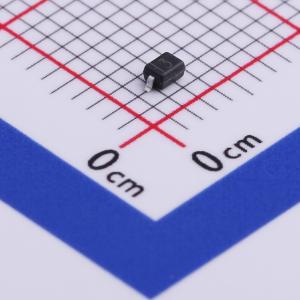

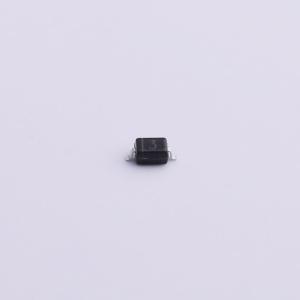

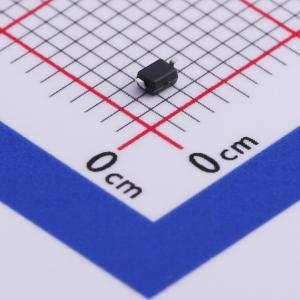

温馨提醒：图片仅供参考，商品以实物为准
PESDHC3D3V3U
单向TVS 3.3V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDHC3D3V3U可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压诱发的瞬态事件造成的损坏或故障影响。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如响应时间快、工作电压低。在不适合使用阵列的应用中，它为设计人员提供了保护一条单向线路的灵活性。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDHC3D3V3U
- 商品编号
- C496538
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6.5V；9V；7.4V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 280W@8/20us | |
| 击穿电压 | 5V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS | |
| Cj-结电容 | 280pF |
商品概述
PESDHC3D3V3U可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压诱发的瞬态事件造成的损坏或故障影响。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如响应时间快、工作电压低。在不适合使用阵列的应用中，它为设计人员提供了保护一条单向线路的灵活性。
商品特性
- 每线280W峰值脉冲功率（tP = 8/20μs）
- SOD - 323封装
- 可替代MLV(0805)
- 单向配置
- 典型响应时间<1 ns
- ESD保护能力>15 kV
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
