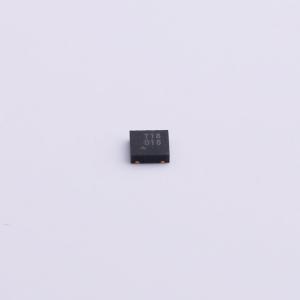

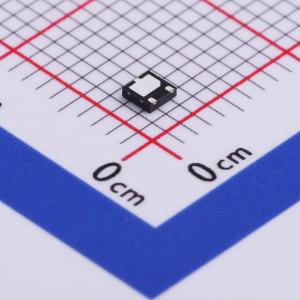

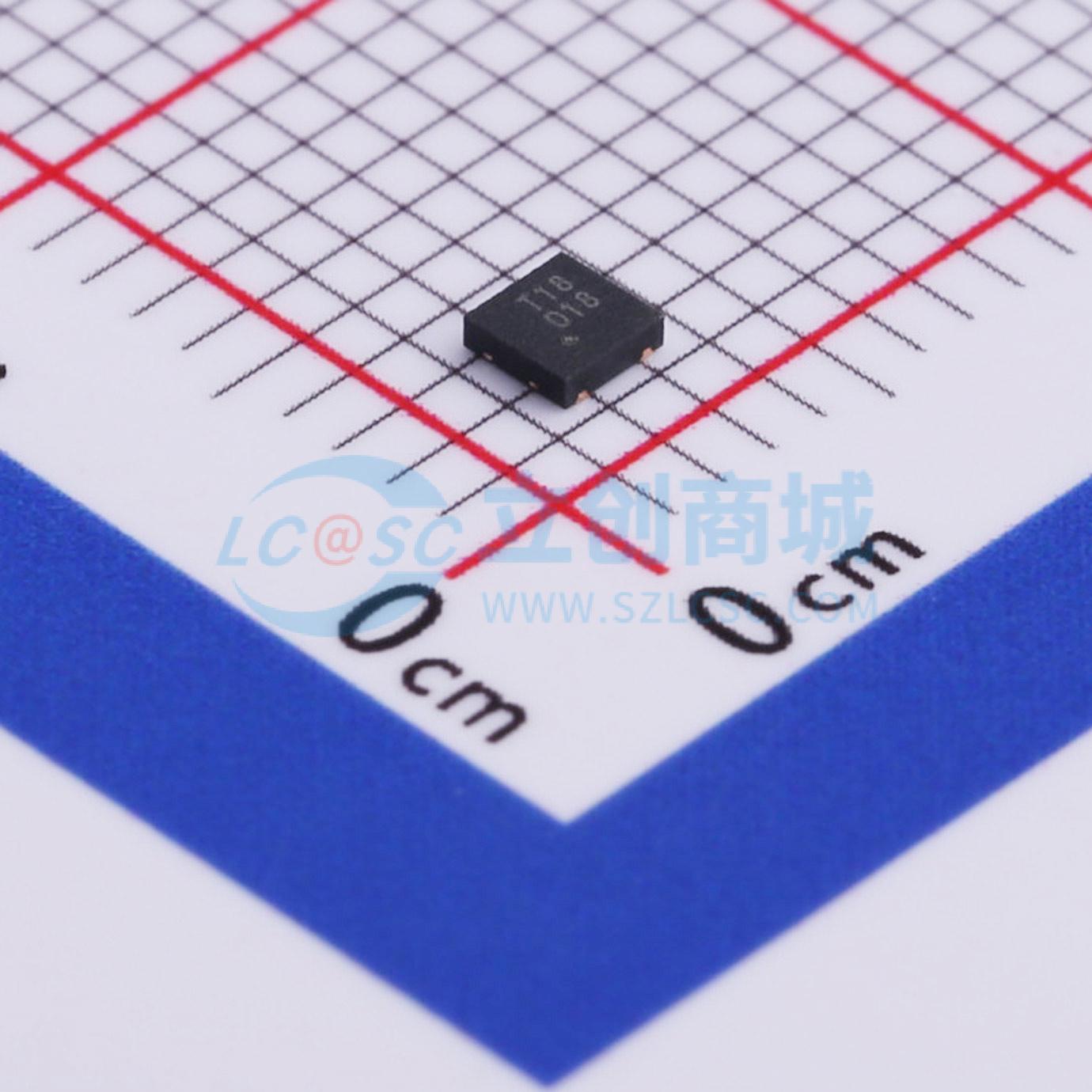

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3N18VUH
TVS 18V截止 峰值脉冲电流：138A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSHC3N18VU瞬态电压抑制器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比，不会出现器件性能退化的问题。PTVSHC3N18VU可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC3N18VU采用DFN2×2 - 3L封装，工作电压为18伏。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC3N18VUH
- 商品编号
- C496533
- 商品封装
- DFN-3L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 138A@8/20us | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 19V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 900pF |
商品概述
PTVSHC3N18VU瞬态电压抑制器专为在便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中替代多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，与 MLV 相比无器件性能退化问题。PTVSHC3N18VU 可保护敏感半导体元件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3N18VU 采用 DFN2×2 - 3L 封装，工作电压为 18 伏。
商品特性
- 每线 4000W 峰值脉冲功率 (tP = 8/20μs)
- DFN2×2 - 3L 封装
- 典型响应时间 < 1 ns
- 保护一个 I/O 或电源线
- 低钳位电压
- 符合 RoHS 标准
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2 (ESD) ±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4 (EFT) 80A (5/50ns)，IEC 61000 - 4 - 5 (雷击) 138A (8/20us)
应用领域
-手机及配件-个人数字助理 (PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-无绳电话-数码相机-外设-MP3 播放器
