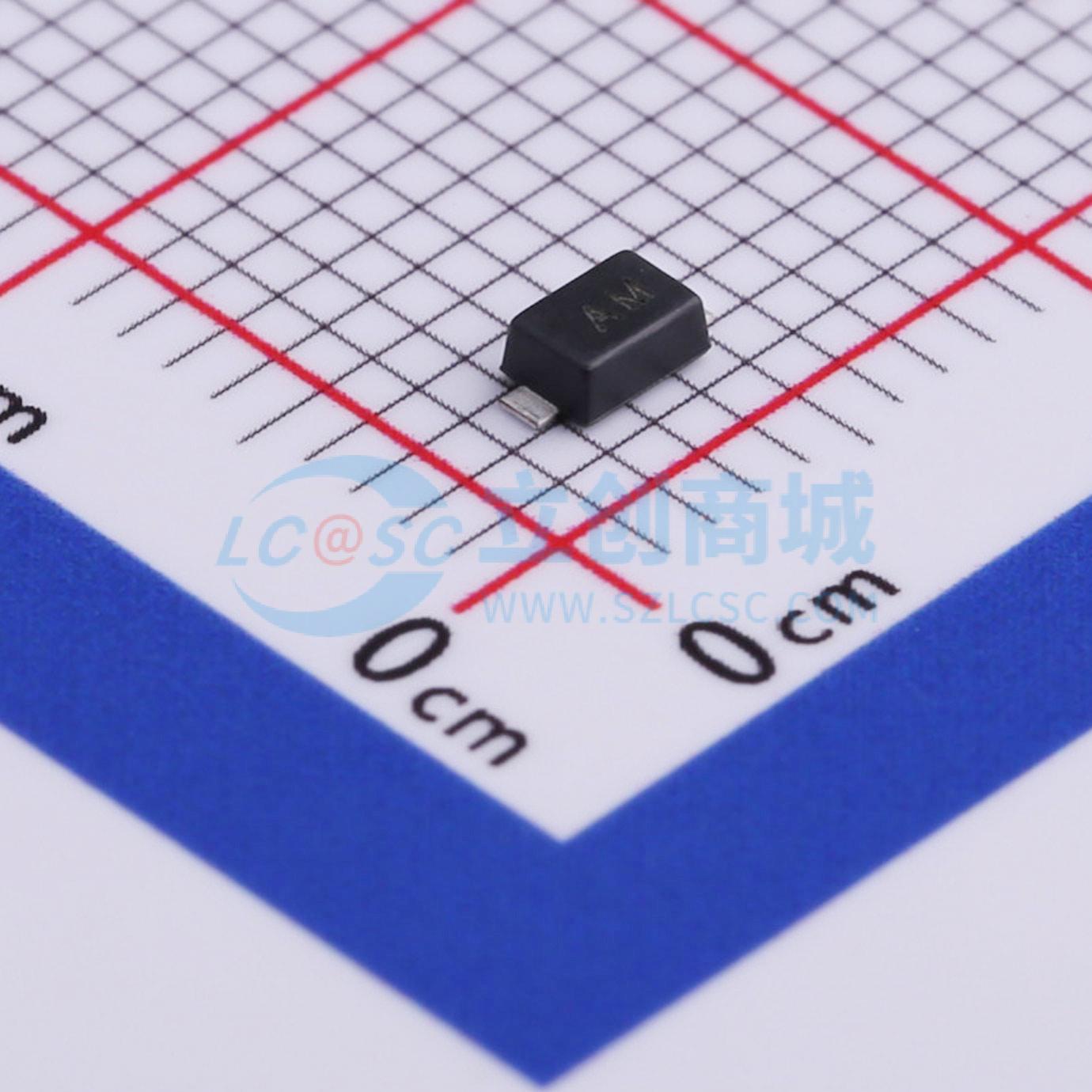

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC1DF7VB-HF
TVS 7V截止 峰值浪涌电流：145A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSHC1DF7VB ESD 保护器旨在取代手机、笔记本电脑和 PDA 等便携式应用中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与 MLV 相比无器件性能退化问题。PTVSHC1DF7VB 可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC1DF7VB 采用 SOD - 123FL 封装，工作电压为 7V。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC1DF7VB-HF
- 商品编号
- C496531
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 145A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 200uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 480pF |
商品概述
PTVSHC1DF7VB ESD 保护器旨在取代手机、笔记本电脑和 PDA 等便携式应用中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与 MLV 相比无器件性能退化问题。PTVSHC1DF7VB 可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC1DF7VB 采用 SOD - 123FL 封装，工作电压为 7V。
商品特性
- 每线路 2400W 峰值脉冲功率（tP = 8/20μs）
- SOD - 123FL 封装
- 典型响应时间 < 1 ns
- 保护一条 I/O 或电源线
- 低钳位电压
- 符合 RoHS 标准
- 数据线瞬态保护符合 IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3 播放器
