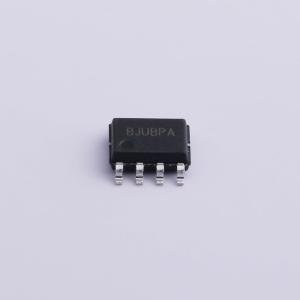

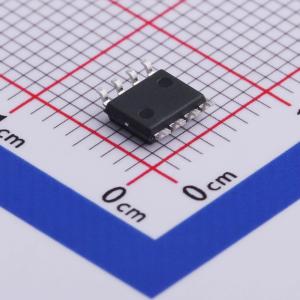

温馨提醒：图片仅供参考，商品以实物为准
SY50283FAC
具备恒压/恒流控制功能的降压型稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY50283是一款针对恒流/恒压（CC/CV）应用的降压调节器。它在紧凑的SO8封装中集成了一个500V/7Ω的MOSFET，以减小尺寸。SY50283采用准谐振工作模式和间歇模式控制，以实现最高的平均效率和最佳的电磁干扰（EMI）性能
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY50283FAC
- 商品编号
- C492740
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.239克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~16V | |
| 开关频率 | 45kHz | |
| 输出电流 | 350mA | |
| 耗散功率(Pd) | 1.1W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 500V | |
| 拓扑结构 | 反激式 | |
| 特性 | 短路保护(SCP)；恒压模式(CV)；恒流模式(CC)；过热保护(OPT)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
SY50283是一款针对恒流/恒压（CC/CV）应用的降压调节器。它在紧凑的SO8封装中集成了一个500V/7Ω的MOSFET，以减小尺寸。 SY50283采用准谐振操作和突发模式控制，以实现最高的平均效率和最佳的EMI性能。空载开关频率可低至2kHz，从而将空载功率损耗降至最低。 SY50283提供可靠的保护功能，如短路保护（SCP）、过压保护（OVP）、过温保护（OTP）等。
商品特性
- 集成500V MOSFET
- CC/CV控制，消除辅助绕组，采用准谐振（QR）模式以实现低开关损耗
- 低启动电流：典型值为15μA
- 最大频率限制：45kHz
- 紧凑封装：SO8
应用领域
- 交流/直流适配器
- 电池充电器
