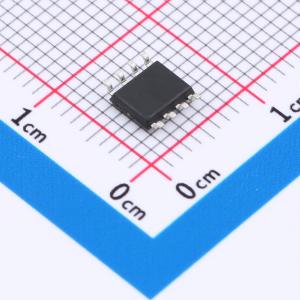

温馨提醒：图片仅供参考，商品以实物为准
2P15S
沟槽,单P,-150V/-1.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工艺:沟槽，类型:P，漏源电压(Vdss) (V):-150，阈值电压VGS:±20，Vth(V):-2～-4，导通电阻RDS(ON) (mΩ):650/700，连续漏极电流ID(A):-1.6A
- 品牌名称
- HL(富海微)
- 商品型号
- 2P15S
- 商品编号
- C47665721
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.205567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 1.6A | |
| 导通电阻(RDS(on)) | 780mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10.8nC@10V | |
| 输入电容(Ciss) | 706pF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 23pF |
商品特性
- 120V、90A，RDS(on)（典型值）= 6.0 mΩ，VGS = 10 V
- 出色的RDS(on)和低栅极电荷
- 先进的沟槽技术
- 100%保证EAS
应用领域
- DC/DC转换器
- 高频开关与同步
