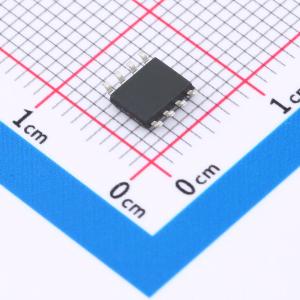

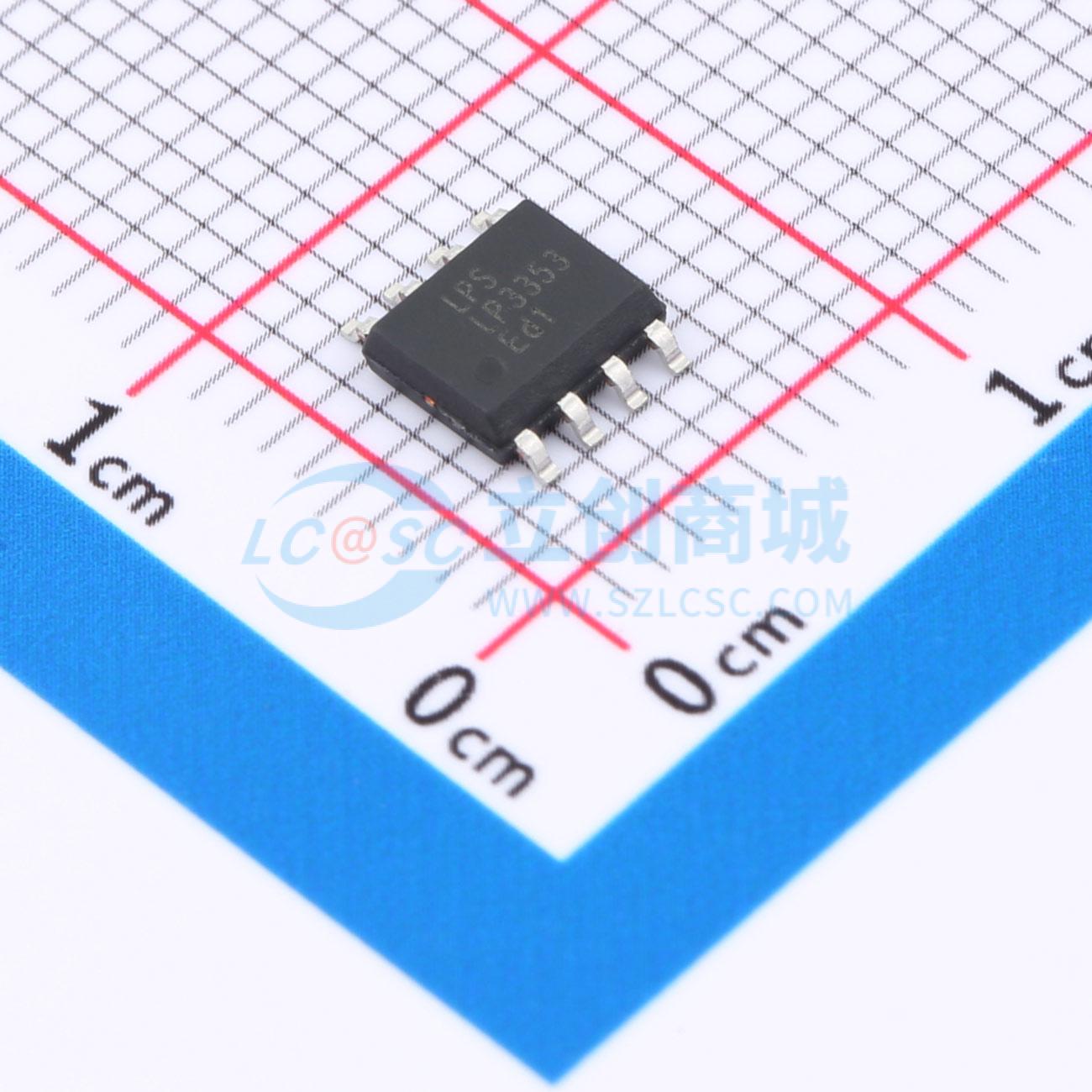

LP3353SOF
带PWM调光控制的LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款经济高效的LED驱动器，针对液晶显示器和液晶电视背光应用进行了优化，提供了一种高性能的LED背光解决方案，同时最大限度地降低了材料清单成本。包含一个PWM升压驱动器，该驱动器使用电流模式控制和固定频率操作来调节LED电流。LED电流通过外部电流检测电阻进行检测。检测电阻两端的电压与0.4V的参考电平进行比较，误差放大器控制功率开关的脉冲宽度，从而调节LED电流。提供一种外部频率PWM调光方法，用于广泛的调光控制。具备过流保护（OCP）、过压保护（OVP）和欠压锁定（UVLO）功能。采用节省空间的SOP-8（间距1.27mm）封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3353SOF
- 商品编号
- C47345736
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 7V~26V | |
| 开关频率 | 120kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP)；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
LP3353是一款针对液晶显示器和液晶电视背光应用优化的高性价比LED驱动器。它提供高性能的LED背光解决方案，同时最大限度地降低了物料清单成本。该器件包含一个采用电流模式控制和固定频率工作的PWM升压驱动器，用于调节LED电流。LED电流通过外部电流检测电阻进行检测。检测电阻两端的电压与0.4V的参考电平进行比较，误差放大器据此控制功率开关的脉冲宽度，从而调节LED电流。此外，LP3353提供外部频率PWM调光方法，可实现宽范围的调光控制。其他特性包括过流保护、过压保护和欠压锁定。LP3353采用节省空间的SOP-8封装。
商品特性
- 宽VIN范围：7V至26V
- 电流模式PWM控制器
- 外部PWM调光模式
- 欠压锁定
- 过压保护
- 过流保护
- 欠压保护
- 过温保护
- 采用SOP-8封装
- 符合RoHS标准且无卤
- 无铅封装
应用领域
- TFT液晶电视
- TFT液晶显示器
- 平板显示器
