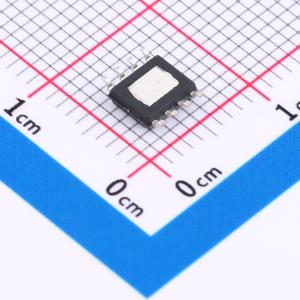

温馨提醒：图片仅供参考，商品以实物为准
LP54331SPF
降压型 3A 4.5V~32V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP54331 是一款同步降压转换器，支持高达 3A 的输出电流。LP54331X 采用自适应恒定导通时间 (COT) 控制方案，可实现快速的负载瞬态响应。外部元件数量极少，仅需一个电感、两个电阻和两个电容。LP54331 支持铝聚合物电容和陶瓷电容，无需额外的补偿元件。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP54331SPF
- 商品编号
- C47345748
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1418克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~32V | |
| 输出电压 | 800mV~13.2V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护；打嗝限流 |
商品概述
LP54331是一款支持高达3A输出电流的同步降压转换器。该器件采用自适应恒定导通时间控制方案，以实现快速的负载瞬态响应。外部元件数量极少，仅需一个电感、两个电阻和两个电容。LP54331支持铝聚合物电容器和陶瓷电容器，无需额外的补偿元件。该器件集成了脉冲频率调制操作，有助于在轻载条件下维持系统效率。同时，它还集成了多种保护功能，包括过流保护、过温保护、欠压锁定保护、输出过压保护和短路保护。
商品特性
- 宽输入电压范围：4.5V ~ 32V
- 输出电压范围：Vref ~ 13.2V
- 高效率运行
- 集成85-mΩ低侧MOSFET和130-mΩ高侧MOSFET
- 在12V转5V、负载3A时效率达88%
- 自动PFM模式，实现轻载时的高效率
- ±1% Vref精度
- 典型500-kHz开关频率
- 采用COT控制方案，具有快速的负载瞬态响应
- 打嗝式保护
- 集成UVLO、OVP、OCP、SCP和OTP保护功能
- ESOP-8封装
- 符合RoHS标准，100%无铅
应用领域
- 工业PC
- 网络/数字视频录像机
- 电视和电视盒
- 工业总线应用
