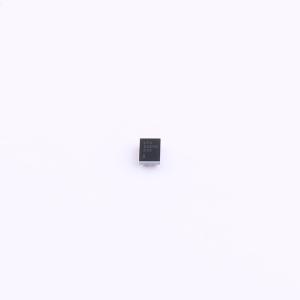

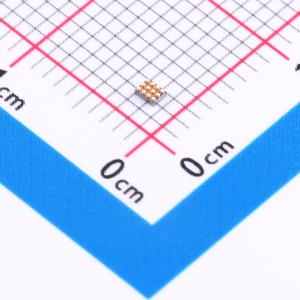

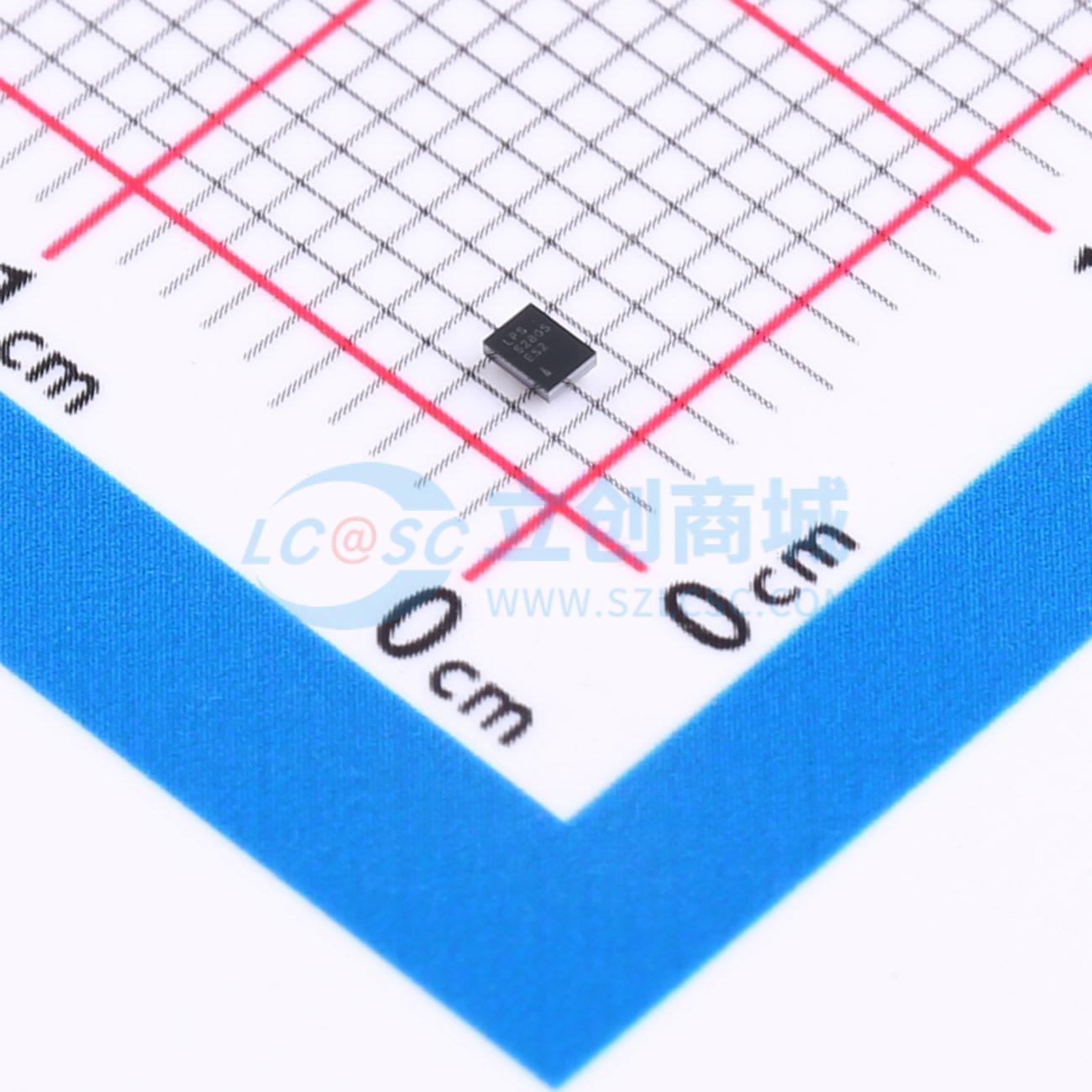

LP5280SHVF
集成TVS的28V/5A过压保护开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款过压保护（OVP）电源开关设备，为可能遇到输入过压情况的系统和负载提供全面保护。该设备包含一个28mΩ的MOSFET，可在3.0V至28V的输入电压范围内工作，能支持高达5A的最大连续电流。当IN端电压高于过压阈值时，OVP会断开IN和OUT。该设备由一个低电平有效逻辑引脚控制，集成了热关断保护功能，当温度高于阈值时会关闭开关以防止部件损坏。其输入集成了内部TVS，基于IEC61000-4-5标准，可处理高达±100V的浪涌事件。这些部件采用节省空间的晶圆级封装WLCSP-12。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP5280SHVF
- 商品编号
- C47345802
- 商品封装
- WLCSP-12(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.0409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 低电平有效 | |
| 工作电压 | 3V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 5A | |
| 导通电阻 | 28mΩ | |
| 功能特性 | 过温保护；过压保护；欠压锁定；输出放电功能 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LP5280S是一款过压保护电源开关器件，可为可能遭遇输入过压条件的系统和负载提供全面保护。该器件包含一个28mΩ MOSFET，可在3.0V至28V的输入电压范围内工作，支持高达5A的最大连续电流。当IN引脚上的电压超过过压阈值时，过压保护功能将断开IN与OUT的连接。该器件由一个低电平有效的逻辑引脚控制。集成了热关断保护功能，当温度超过阈值时会关闭开关以防止器件损坏。LP5280S的输入端集成了内部TVS，可承受基于IEC61000-4-5标准的±100V浪涌事件。该器件采用节省空间的晶圆级封装WLCSP-12。
商品特性
- 输入电压范围3V至28V
- 导通电阻低至28mΩ
- 80μA低静态电流消耗
- 可编程过压锁定（通过OVLO引脚外部可调；OVLO接地时默认值为6.8V）
- 欠压锁定：2.7V
- 过压保护阈值可调范围：4V至25V
- 低电平有效使能控制
- 超快过压保护响应时间：<50ns
- 开漏电源正常指示器
- 热关断保护
- IN引脚集成TVS（±100V浪涌）
- ESD保护：人体放电模型4kV；带电器件模型0.5kV
- 封装：WLCSP-12，0.4mm间距
应用领域
- 笔记本电脑和PC
- 手机和PDA
- USB或其他外设端口
- 相机
