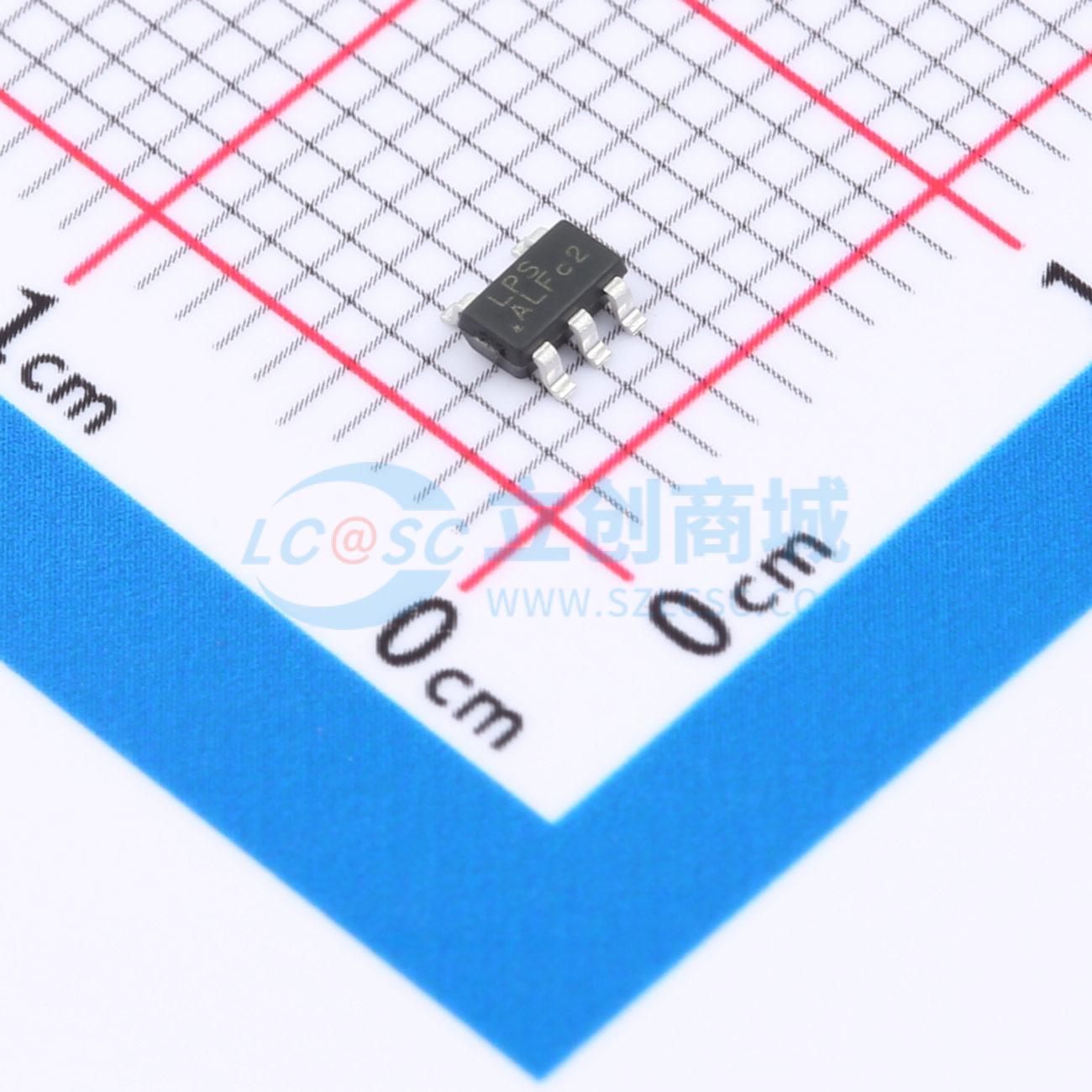

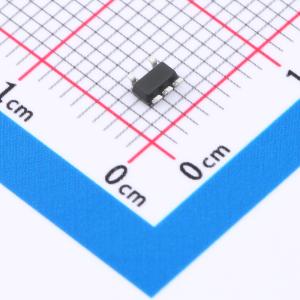

LP3201SAB5F
降压型 1A 2.5V~6.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 它是一款1.5MHz恒频电流模式PWM降压转换器，非常适合需要单节锂离子电池提供高达1A大电流的便携式设备。还可以以100%占空比运行以实现低压差操作，在便携式系统中延长电池寿命，同时轻载操作可在对噪声敏感的应用中提供非常低的输出纹波。它可以从2.5V至6.5V的输入电压提供高达1A的输出负载电流，输出电压可低至0.61V。高开关频率在保持低开关损耗的同时，使外部组件尺寸最小化。内部斜率补偿设置允许器件使用较小的电感值，以优化尺寸并提供高效运行。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3201SAB5F
- 商品编号
- C47345737
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0481克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6.5V | |
| 输出电压 | 610mV~6.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LP3201S是一款1.5MHz固定频率的电流模式PWM降压转换器。它非常适用于需要从单节锂离子电池提供高达1A大电流的便携式设备。该器件还可在压差状态下以100%占空比运行，从而延长便携式系统的电池寿命，同时在轻载运行时提供极低的输出纹波，适用于对噪声敏感的应用。LP3201S可在2.5V至6.5V的输入电压范围内提供高达1A的输出负载电流，输出电压最低可调节至0.61V。高开关频率最大限度地减小了外部元件的尺寸，同时保持较低的开关损耗。内部斜率补偿设置允许器件使用更小的电感值，以优化尺寸并提供高效运行。该器件采用斜率补偿的电流模式架构。该降压DC-DC转换器在VIN = 3V时可提供高达1A的输出电流。斜率补偿允许器件在更宽的电感值范围内保持稳定，因此可以使用更小值（2.2μH至4.7μH）和更低DCR的电感来实现更高的效率。除了小型的输入旁路电容外，输出端仅需要一个小的L-C滤波器。该器件可通过外部反馈编程设置为从0.61V到接近输入电压的任何电压。它使用内部MOSFET以实现高效率，并可通过使用0.6V的内部基准电压产生极低的输出电压。在压差状态下，转换器占空比增加到100%，输出电压跟随输入电压减去P沟道高端MOSFET的低RDS(ON)压降和电感DCR压降。内部误差放大器和补偿提供了优异的瞬态响应、负载和线性调整率。内部软启动可在启用或施加输入电压时消除任何输出电压过冲。
商品特性
- 输入电压范围：2.5V至6.5V
- 输出电压范围：0.61V至VIN
- 1A输出电流
- 压差时100%占空比
- 低关断电流：< 1μA
- 1.5MHz开关频率
- 软启动功能
- 短路保护
- 热故障保护
- SOT23-5封装
- 符合RoHS标准且100%无铅
应用领域
- 便携式仪器
- DSP核心电源
- 手机和智能手机
- PDA
- GPS应用
