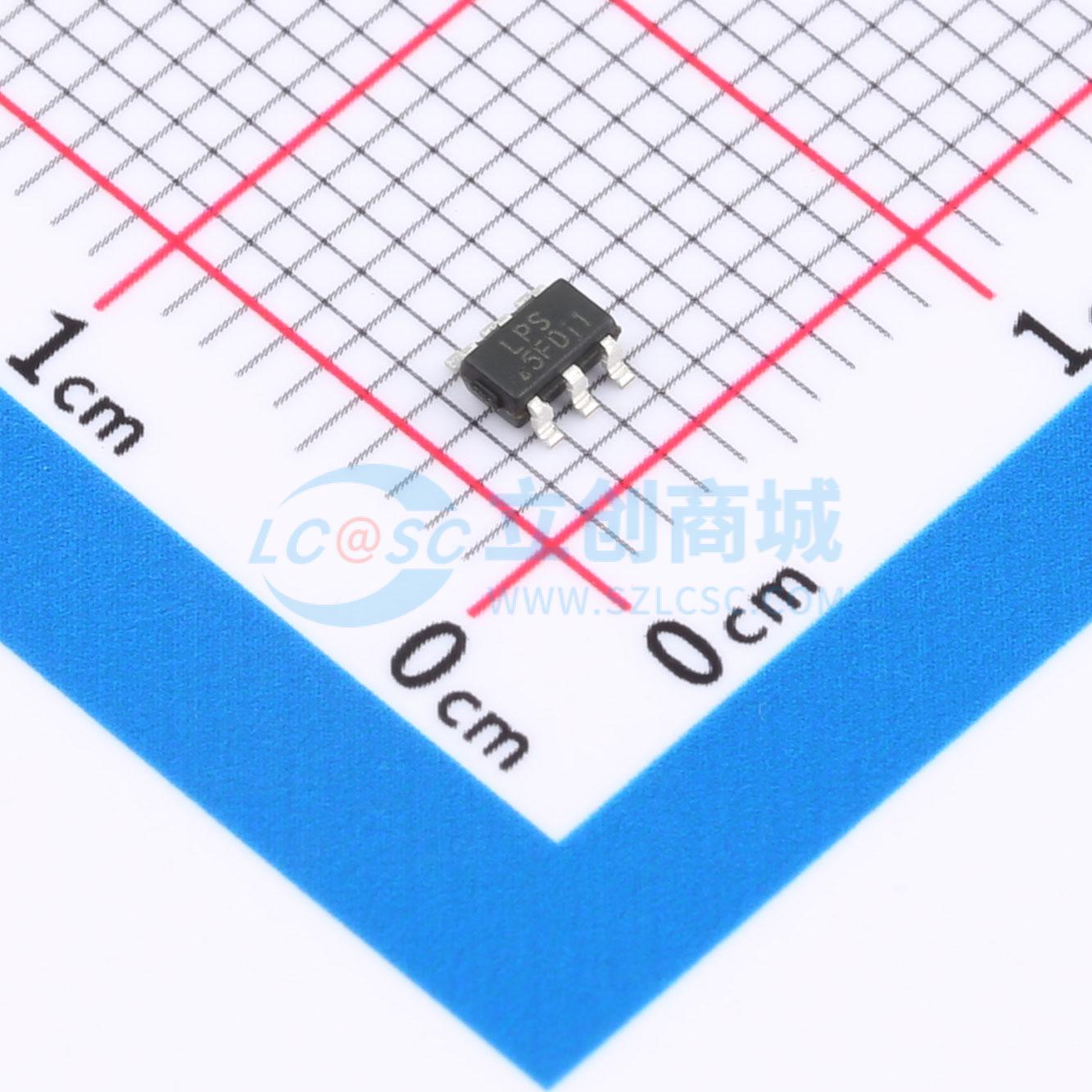

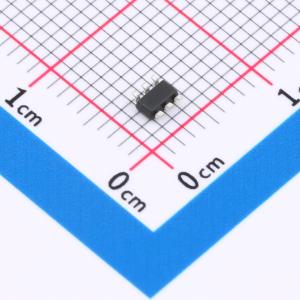

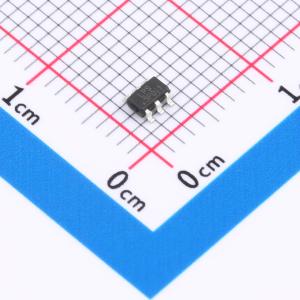

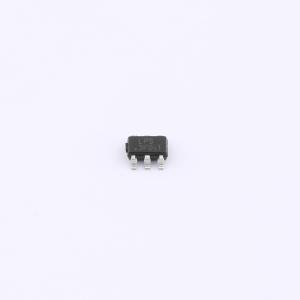

LP6224B6F
升压型 2.5V~15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款由峰值电流模式控制的异步升压芯片，固定开关频率为900KHz。内部集成补偿网络，无需外部元件进行补偿。集成的软启动电路可以有效控制启动时的浪涌电流，防止电池或外部电源电压被拉低。此外，开关电流限制可以通过外部电阻进行编程，以响应不同的电源系统要求。可以在轻载时自动进入PFM模式，以提高转换效率。随着负载电流的增加，芯片进入PWM模式，此时输出纹波的频段相对固定，转换效率较高。集成了欠压、过流、过温等保护功能。提供较小的SOT23-6封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6224B6F
- 商品编号
- C47345742
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~15V | |
| 输出电压 | 2.5V~18V | |
| 输出电流 | - | |
| 开关频率 | 900kHz | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 240uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；可调限流 |
商品概述
LP6224是一款采用峰值电流模式控制的异步升压芯片，其固定开关频率为900kHz。芯片内部集成了补偿网络，无需外部元件进行补偿。集成的软启动电路可有效控制启动时的浪涌电流，防止电池或外部电源电压被拉低。此外，开关电流限制可通过外部电阻编程，以适应不同电源系统的需求。LP6224可在轻载时自动进入PFM模式以提高转换效率。随着负载电流增加，芯片进入PWM模式，在此模式下输出纹波的频带相对固定，转换效率较高。LP6224集成了欠压、过流、过温等保护功能。该芯片采用更小的SOT23-6封装。
商品特性
- 2.5V 至 15V 输入电压
- 高达 92% 的效率
- 关断电流：< 1 μA @ VIN = 5 V
- 集成 80mΩ 功率 MOSFET
- 可调输出电压高达 18V
- 内部补偿、软启动
- 900kHz 固定开关频率
- 内部开关电流限制（电流限制支持外部可调）
- 采用 SOT23-6 封装
- 符合 RoHS 标准且 100% 无铅
应用领域
- 电池产品
- 主机产品
- 面板
