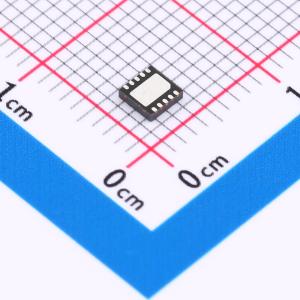

温馨提醒：图片仅供参考，商品以实物为准
LP4030HBQVF-87
1 - 4 节 3A 独立电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高度集成的开关充电器，适用于1-4节锂离子和锂聚合物电池。支持4.5V至20V的工作输入电压，充电电流高达3A。BAT引脚可承受高达28V的电压，旨在保护设备免受电池应用系统中的过冲电压影响。为电池充电提供各种安全功能，包括电池欠/过温保护、设备结温过高和逐周期电感电流限制保护。当输入源容量不足以提供编程的充电电流时，输入电压调节环路会降低充电电流。STAT输出指示充电状态。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP4030HBQVF-87
- 商品编号
- C47345747
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0939克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~20V | |
| 最大充电电流 | 3A | |
| 充电饱和电压 | 8.7V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 500uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；电池温度监测；过压保护；欠压锁定；涓流充电 |
商品概述
LP4030H系列是高度集成的开关充电器，适用于1至4节锂离子和锂聚合物电池。该器件支持4.5V至20V的输入电压，充电电流高达3A。BAT引脚可承受高达28V的电压，旨在保护器件在电池应用系统中免受过冲电压的影响。该器件为电池充电提供了多种安全特性，包括电池欠压/过温保护、器件结温过温保护和逐周期电感电流限制保护。当输入电源容量不足以提供设定的充电电流时，输入电压调节环路会降低充电电流。STAT输出指示充电状态。LP4030H系列采用DFN-10(3×3mm)封装。
商品特性
- 易于使用的独立式1至4节电池充电器
- 高输入电压开关充电器
- 支持4.5V至20V输入电压，绝对最大输入电压额定值为28V
- 最大快速充电电流为3.0A
- 涓流充电电流：快速充电电流的10%
- 终止电流：快速充电电流的10%
- 效率高达92%
- 针对各种输入源容量的输入动态电源管理
- 高集成度
- 集成反向阻断和同步开关MOSFET
- 充电电流检测
- 内部环路补偿
- 内部自举二极管
- 充电状态指示驱动器
- 支持完整的充电周期，包括涓流充电、恒流充电和恒压充电、充电终止和再充电
- 保护功能
- 输入欠压锁定
- 过压保护
- 冷/热电池温度保护
- 热关断保护
- 逐周期电流限制保护
应用领域
- 无线音箱
- 无绳电动工具
- 游戏设备
- 便携式媒体播放器
- 手持电池供电设备
