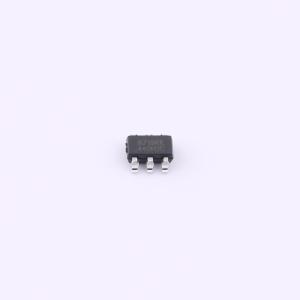

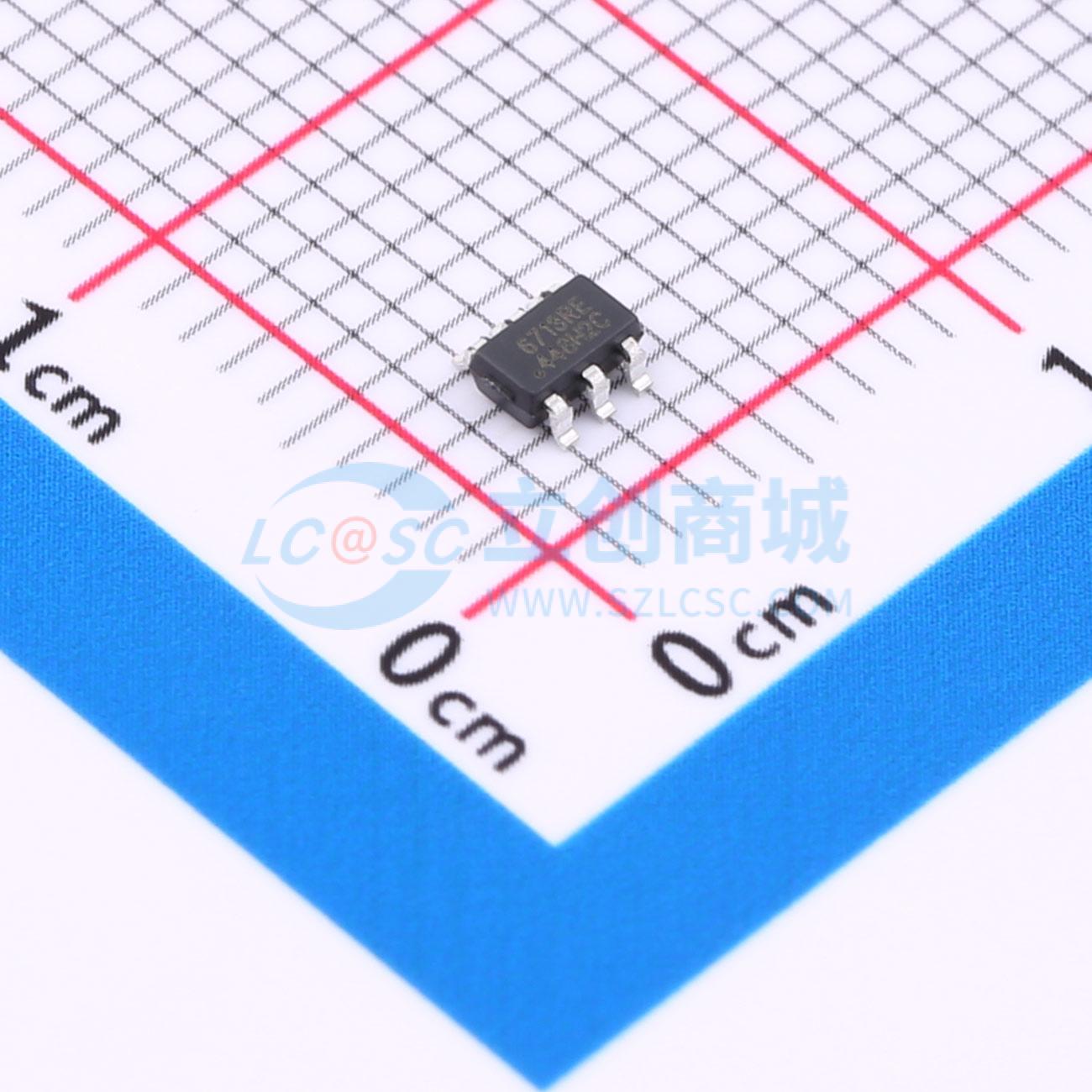

CMP6713RE
全桥式隔离电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6713RE 是全桥式变压器驱动器，芯片内部集成两个 N 型功率 MOSFET 和两个 P 型功率MOSFET，通过内部振荡器提供具有精准时序和死区时间的互补驱动信号。驱动器搭配配套的变压器，可以实现输入电压 6.5V-30V, 输出功率不超过2W 的隔离电源。采用不同的变压器，外围只需搭配简单的输入输出滤波电容，隔离变压器和整流电路，即可获得多种电压的非稳压输出。产品提供电 阻选频功能，可以在 200-420 kHz 范围内连续调整 开关频率，并且同时实现抖频。
- 品牌名称
- coileasy(线易)
- 商品型号
- CMP6713RE
- 商品编号
- C47117017
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.051067克(g)
- 立创商城设计参考
- 10.栅极驱动-(2)隔离驱动-可调耐压
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 工作电压 | 6.5V~30V | |
| 功率管耐流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.7mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 软启动；过温保护；过流保护；欠压锁定；短路保护 |
商品概述
CMP6713RE 是一款全桥式变压器驱动器，其芯片内部集成了两个 N 型功率 MOSFET 和两个 P 型功率 MOSFET。它通过内部振荡器提供具有精准时序和死区时间的互补驱动信号。该驱动器搭配配套的变压器，能够实现输入电压范围为 6.5V 至 30V、输出功率不超过 2W 的隔离电源。通过选用不同的变压器，并仅需搭配简单的输入输出滤波电容、隔离变压器和整流电路，即可获得多种电压的非稳压输出。该产品提供电阻选频功能，可在 200 kHz 至 420 kHz 范围内连续调整开关频率，并同时实现抖频功能。
商品特性
- 采用精简紧凑的 SOT23-6 封装
- 能够抑制功率变压器的偏磁或饱和现象
- 具备长期短路保护和自恢复功能
- 集成了限流、欠压和热关断保护
- 支持扩频时钟
- 具备软启动特性
应用领域
- 为隔离式 RS-485/RS-232 接口提供辅助电源
- 为隔离式 ADC/DAC/放大器提供辅助电源
- 为隔离式 CAN 和 I²C 接口提供辅助电源
- 为隔离式栅极驱动器提供辅助电源
