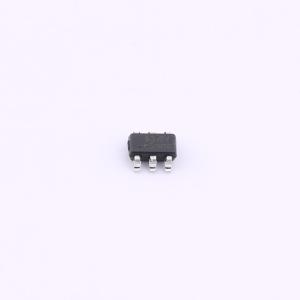

CMP6510V
推挽式隔离电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6510V 是推挽式变压器驱动器，芯片内部集成一对 N 型功率 MOSFET，通过内部振荡器提供具有精准时序和死区时间的互补驱动信号。驱动器搭配配套的变压器，可以实现输入电压 3.3V/5V, 输出功率不超过 2W 的隔离电源。采用不同的变压器，外围只需搭配简单的二极管，即可获得 3.3V-24V 的非稳压输出。芯片内置软启动、过流保护、过温保护、欠压保护等多种保护功能。
- 品牌名称
- coileasy(线易)
- 商品型号
- CMP6510V
- 商品编号
- C47117013
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.050933克(g)
- 立创商城设计参考
- 10.栅极驱动-(2)隔离驱动-可调耐压
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 工作电压 | 2.8V~5.5V | |
| 功率管耐流 | 1A | |
| 功率管导通电阻 | 160mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 850uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 软启动；过温保护；过流保护；欠压锁定；短路保护 |
商品概述
CMP6510V是一款推挽式变压器驱动器，其内部集成了一对N沟道功率MOSFET，并通过内部振荡器提供具有精确时序和死区时间的互补驱动信号。该驱动器与配套变压器结合使用，可实现输入电压为3.3V或5V、输出功率不超过2W的隔离电源。通过选用不同的变压器，并仅需搭配简单的二极管外围电路，即可获得3.3V至24V的非稳压输出。该芯片内置了软启动、过流保护、过温保护以及欠压保护等多种保护功能。
商品特性
- 精简紧凑的SOT23-6封装
- 抑制功率变压器偏磁或饱和
- 长期短路保护及自恢复功能
- 集成限流、欠压及热关断保护
- 软启动特性
应用领域
- 隔离式RS-485/RS-232接口
- 隔离式ADC、DAC及放大器
- 隔离式CAN接口
- 隔离式I2C接口
