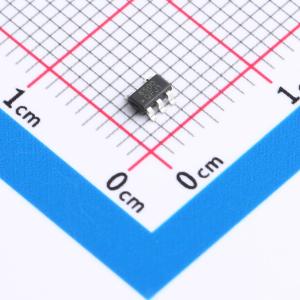

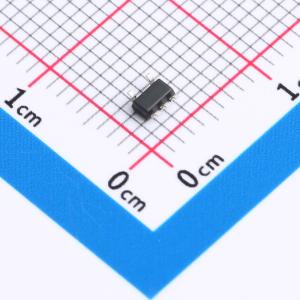

温馨提醒：图片仅供参考，商品以实物为准
CMP6500
停产 推挽式隔离电源 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CMP6500 是推挽式变压器驱动器，芯片内部集成一对 N 型功率 MOSFET，通过内部振荡器提供具有精准时序和死区时间的互补驱动信号。驱动器搭配配套的变压器，可以实现输入电压 3.3V/5V, 输出功率不超过 3W 的隔离电源。采用不同的变压器，外围只需搭配简单的二极管，即可获得 3.3V-24V 的非稳压输出。
- 品牌名称
- coileasy(线易)
- 商品型号
- CMP6500
- 商品编号
- C47117011
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048933克(g)
- 立创商城设计参考
- 10.栅极驱动-(2)隔离驱动-可调耐压
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 输入电压 | 2.8V~5.5V | |
| 功率管耐流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 功率管导通电阻 | 160mΩ | |
| 静态电流(Iq) | 850uA | |
| 工作温度 | -40℃~+125℃ |
