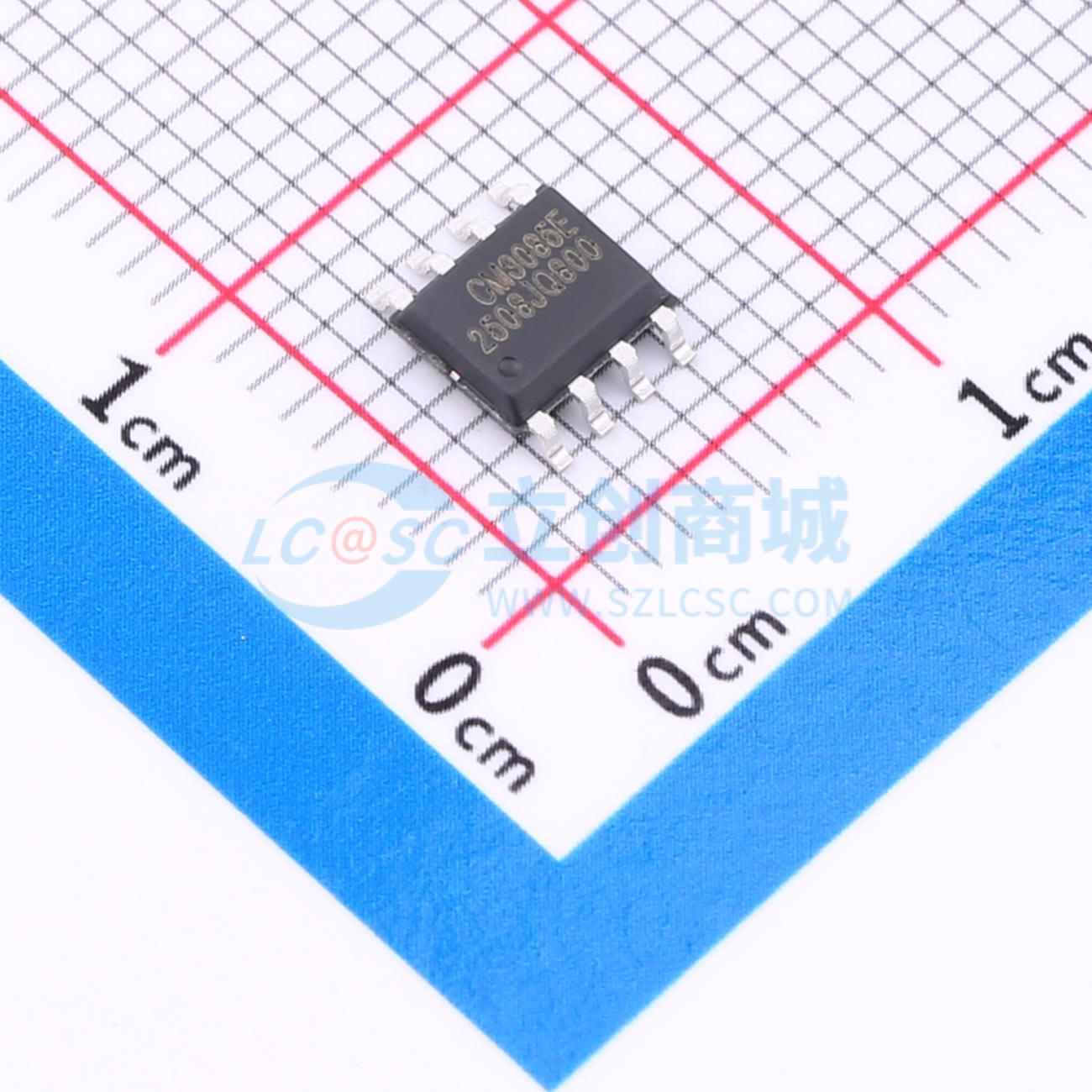

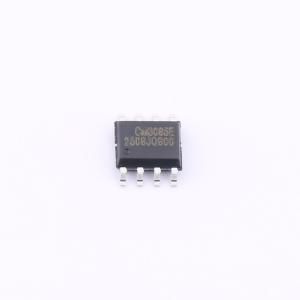

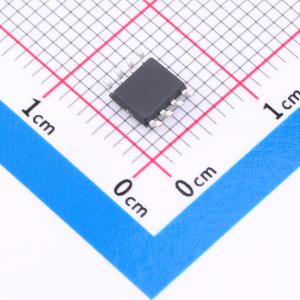

CM3085E
RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CM3085E 是一款半双工 RS-485/RS-422 收发器，包含一路总线驱动器和一路总线接收器。CM3085E 的驱动器具有摆率限制，能够抑制信号在电缆中由于不恰当终端阻抗匹配所引起的反射，实现最高 500kbps的无差错数据传输。在保护功能方面，当接收器输入为开路或短路时，失效保护电路确保接收器输出高电平，同时 CM3085 具有±15kV 的 HBM ESD 保护。CM3085E 收发器的输入阻抗为 1/8 单位负载，允许最多 256 个收发器挂载在同一通信总线上。
- 品牌名称
- coileasy(线易)
- 商品型号
- CM3085E
- 商品编号
- C47117010
- 商品封装
- SOP-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.22292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 150uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；低功耗模式 |
商品概述
CM3085E是一款半双工RS-485/RS-422收发器，包含一路总线驱动器和一路总线接收器。该驱动器的摆率限制功能能够抑制信号在电缆中因不恰当的终端阻抗匹配所引起的反射，从而实现最高500kbps的无差错数据传输。在保护功能方面，当接收器输入为开路或短路时，其失效保护电路确保接收器输出高电平。该器件具备±15kV的HBM ESD保护。其接收器输入阻抗为1/8单位负载，允许最多256个收发器挂载在同一通信总线上。接收器还具有输入滞后和滤波功能，提高了对上升和下降缓慢的差分信号的噪声抑制能力。失效保护功能通过将接收器输入阈值电压分别设置为-50mV和-200mV实现。当差分接收器输入电压(VA - VB)大于或等于-50mV时，RO输出逻辑高电平；当电压小于或等于-200mV时，RO输出逻辑低电平。若总线上所有发送器均禁用（高阻态），且接收器输入开路或短路，接收器差分输入电压将被终端电阻拉至0V，由于阈值电压为-50mV，接收器将确保输出逻辑高电平。因此，该器件可在不增加总线上拉和下拉电阻的条件下，兼容失效保护功能和±200mV的EIA/TIA-485标准。RS-485标准规定1个单位负载的输入阻抗为12kΩ，最多可驱动32个单位负载。该收发器的接收器具有1/8单位负载输入阻抗(96kΩ)，允许最多256个收发器挂载在同一总线上。总线上的其他收发器可具有不同的输入阻抗值，只要总负载不超过32个单位负载，均可正常通信。
商品特性
- 有极性半双工传输
- 最高500kbps数据率
- 兼容EIA/TIA-485的失效保护模式
- 低功耗模式
- A/B引脚具有增强的ESD保护
- 摆率控制功能抑制总线反射
- 广泛兼容的引脚和封装
应用领域
- 电池管理系统
- 工业现场总线通讯
- 楼宇自动化
- 安防系统
- PLC与变频器通讯
- 水表、电表、燃气表
