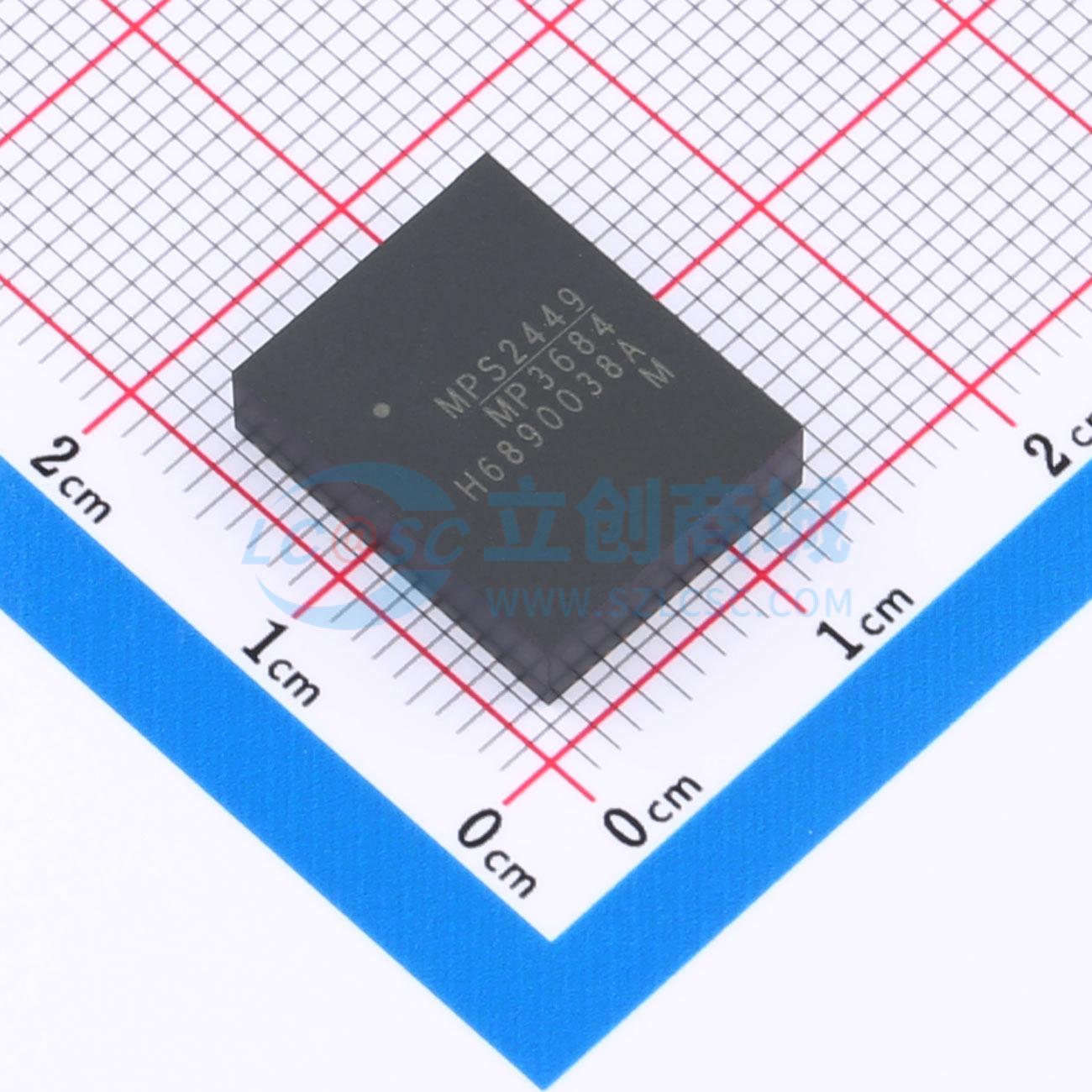

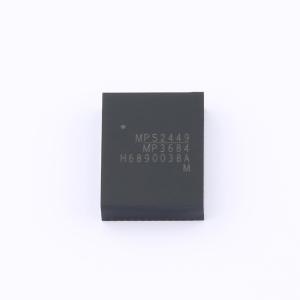

MPM3684GRU
降压型 4.5V~18V 650mV~5V 15A
SMT扩展库PCB免费打样
- 描述
- MPM3684是一款易用的全集成15A降压DC/DC电源模块。它将DC/DC转换器、功率电感、输入/输出电容以及必要的电阻/电容集成在一个紧凑的QFN 12mmX15mmX4mm封装中。这种完整的电源解决方案仅需两个外部元件（一个电阻和一个电容）即可工作。MPM3684可在宽输入电源电压范围内提供15A输出电流，具有出色的负载和线性调节能力。MPM3684采用恒定导通时间（COT）控制，以提供快速瞬态响应并简化环路稳定。默认欠压锁定阈值在内部设置为约4.1V，但使能引脚处的电阻网络可提高该阈值。MPM3684具有一个内部LDO，为控制电路和集成功率器件供电。可通过外部5V禁用该LDO以提高效率。MPM3684具有一个内部约3ms的软启动（SS）定时器。可通过额外的SS电容延长该时间。开漏电源正常信号指示输出电压在标称电压范围内。MPM3684具备全集成保护功能，包括过流保护、过压保护和热关断。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3684GRU
- 商品编号
- C4354920
- 商品封装
- QFN-65-EP(12x15)
- 包装方式
- 托盘
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~18V；2.5V~18V | |
| 输出电压(Vout) | 650mV~5V | |
| 输出电流(最大值) | 15A | |
| 静态电流(Iq) | 860uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 500kHz | |
| 特性 | 过流保护；过压保护；过热保护 | |
| 长度 | 15mm | |
| 宽度 | 12mm | |
| 高度 | 4mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
MPM3684是一款易用的全集成15A降压DC/DC电源模块。它将DC/DC转换器、功率电感、输入/输出电容以及必要的电阻/电容集成在一个紧凑的QFN 12mmX15mmX4mm封装中。这种完整的电源解决方案仅需两个外部元件（一个电阻和一个电容）即可工作。MPM3684可在宽输入电源电压范围内提供15A输出电流，具有出色的负载和线性调节能力。 MPM3684采用恒定导通时间（COT）控制，以提供快速瞬态响应并简化环路稳定。 默认欠压锁定阈值在内部设置为约4.1V，但使能引脚处的电阻网络可提高该阈值。MPM3684具有一个内部LDO，为控制电路和集成功率器件供电。可通过外部5V禁用该LDO以提高效率。 MPM3684具有一个内部约3ms的软启动（SS）定时器。可通过额外的SS电容延长该时间。开漏电源正常信号指示输出电压在标称电压范围内。 MPM3684具备全集成保护功能，包括过流保护、过压保护和热关断。
商品特性
- 完整的15A DC-DC解决方案
- 2.5V起的宽输入电压范围：
- 外部5V偏置时为2.5V至18V
- 内部偏置时为4.5V至18V
- 0℃至70℃范围内参考电压精度为1%
- 结温范围
- 自适应COT控制，实现超快瞬态响应
- 可编程开关频率范围为200kHz至1MHz
- 支持预偏置启动
- 可编程软启动时间，默认3ms
- 非锁存过流保护（OCP）、过压保护（OVP）和热关断
- 输出电压可在0.65V至5V之间调节
- QFN-65（12mmx15mmx4mm）封装
应用领域
- 电信和网络系统
- 基站
- 服务器
- 个人视频录像机
- 平板电视和显示器
- 分布式电源系统
