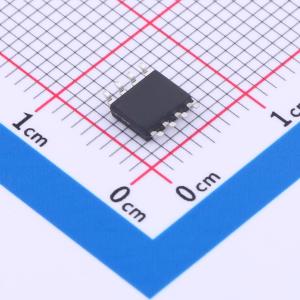

NDS9407
耐压:60V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -60V，ΩD = -4A。 RDS(ON) < -98mΩ（VGS = 10V 时）。 RDS(ON) < -145mΩ（VGS = 4.5V 时）。应用：负载/电源开关。 接口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NDS9407
- 商品编号
- C4355024
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 145mΩ@4.5V,3A | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 24nC | |
| 输入电容(Ciss) | 976pF | |
| 反向传输电容(Crss) | 30pF@30V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -60V，漏极电流（ID） = -1.6A
- 当栅源电压（VGS） = -10V 时，导通电阻（RDS(ON)） < 200mΩ
- 当栅源电压（VGS） = -4.5V 时，导通电阻（RDS(ON)） < 240mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
