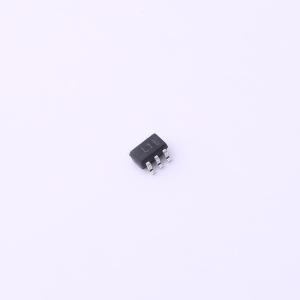

温馨提醒：图片仅供参考，商品以实物为准
SMF3.3.TCT
ESD二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低泄漏：nA级别。 低工作电压：3.3V。 低钳位电压。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV。IEC61000-4-5（Lightning）4A（8/20 μs）。IEC61000-4-4（EFT）40A（5/50ns）。应用：USB 2.0和USB 3.0端口。 USB OTG
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SMF3.3.TCT
- 商品编号
- C4355034
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V；14V | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF；0.45pF |
商品特性
- 超低泄漏：纳安级
- 低工作电压：3.3V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（静电放电）抗扰度测试 空气放电：±20 kV 接触放电：±15 kV
- IEC 61000 - 4 - 5（雷击）4A（8/20 μs）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50 ns）
- 符合 RoHS 标准
应用领域
- USB 2.0 和 USB 3.0 端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE 1394 火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
