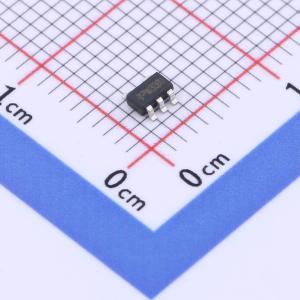

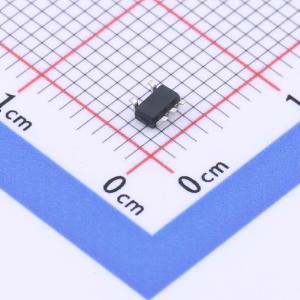

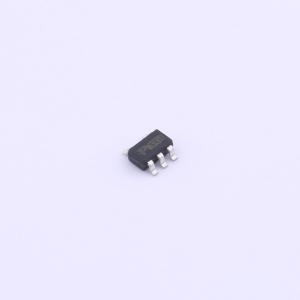

TPLP3985IM5X-3.3
300mA/15μA，高电源抑制比（PSRR）电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPLP3985是一款具备使能功能的低压差（LDO）稳压器，其工作电源电压范围为1.2V至5.5V。它采用小型化封装，可提供高达300mA的输出电流。15μA的低静态电流和0.5μA的关断电流特性，使其非常适合长寿命电池应用
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPLP3985IM5X-3.3
- 商品编号
- C4355037
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 80dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 180mV@(300mA) | |
| 静态电流(Iq) | 15uA | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPLP3985是一款具备使能功能的低压差（LDO）稳压器，工作电源电压范围为1.2V至5.5V。它采用小型化封装，可提供高达300mA的输出电流。 15μA的低静态电流和0.5μA的关断电流特性，非常适合长寿命电池应用。其他特性还包括限流功能、过温保护和输出放电功能。
商品特性
- 无负载时地电流为15μA
- 输出精度为±2%
- 输出电流为300mA
- 禁用电流为10nA（可选）
- 宽工作输入电压范围：1.2V至5.5V
- 300mA负载时压差为0.22V（Vo = 3.3V）
- 支持1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V固定输出电压
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- SOT23-5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理（PDA）
- 无线通信设备
- 音频/视频设备
