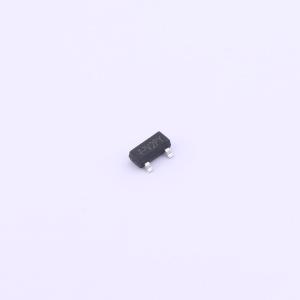

温馨提醒：图片仅供参考，商品以实物为准
TPM60V2PS3-1
耐压:60V 电流:1.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS =-60V, ID =-1.6A。 RDS(ON) < 200mΩ @VGS =-10V。 RDS(ON) < 240mΩ @VGS =-4.5V。应用：Load/Power Switching。 Interfacing Switching
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM60V2PS3-1
- 商品编号
- C4355021
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 1.6A | |
| 导通电阻(RDS(on)) | 200mΩ@10V | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 11.3nC@10V | |
| 输入电容(Ciss) | 444.2pF@30V | |
| 反向传输电容(Crss) | 17.9pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -60 V，漏极电流（ID） = -4 A
- 栅源电压（VGS） = 10 V 时，导通电阻（RDS(ON)） < -98 mΩ
- 栅源电压（VGS） = 4.5 V 时，导通电阻（RDS(ON)） < -145 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
